Matryca do tłoczenia wewnętrznego panelu pokrywy bagażnika samochodowego

Matryca do tłoczenia wewnętrznego panelu pokrywy bagażnika samochodowego SIKAIDA to duży, złożony i wysoce precyzyjny zintegrowany system form stosowany do tłoczenia stali walcowanej na zimno, stali nierdzewnej, stopów aluminium i innych blach w kwalifikowanych panelach wewnętrznych pokrywy bagażnika. Nie jest to pojedyncza forma, ale wielostanowiskowy system form progresywnych lub kompozytowych, który może zakończyć procesy formowania, przycinania, wykrawania i wyginania w jednej operacji. Stanowi punkt odniesienia dla technologii form paneli karoserii samochodów, bezpośrednio określając wygląd, dopasowanie i właściwości konstrukcyjne produktu końcowego.

Podstawowe cechy produktu

1. Duży rozmiar i złożona struktura

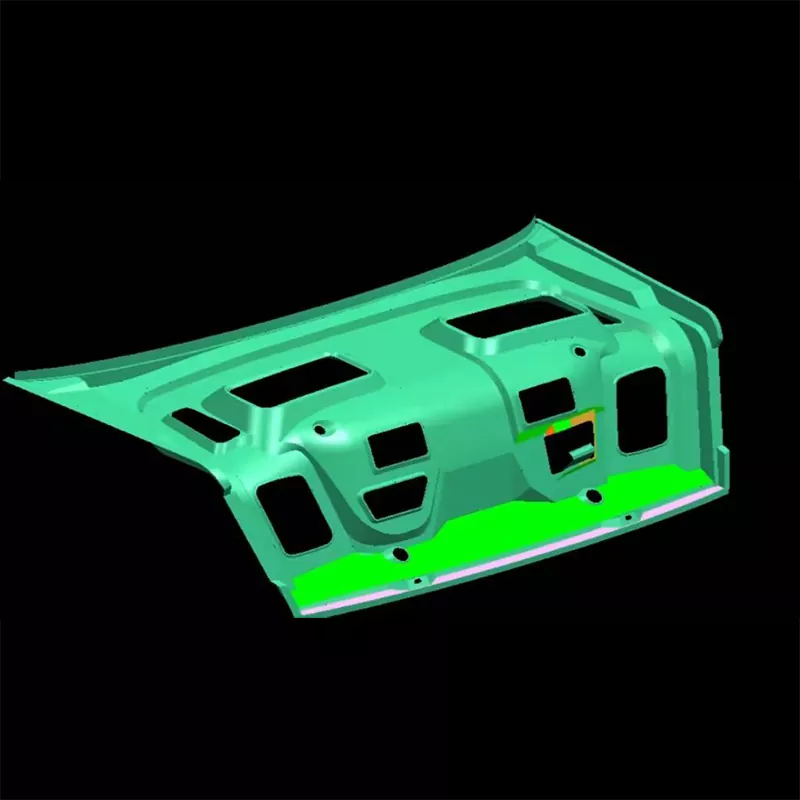

Wewnętrzne panele pokrywy bagażnika mają zazwyczaj ponad 1,2 m długości i 0,8–1,0 m szerokości i mają złożone kształty, w tym żebra wzmacniające, otwory montażowe i konstrukcje kołnierzowe. Matryca do tłoczenia wewnętrznego panelu pokrywy bagażnika samochodowego wykorzystuje liczne powierzchnie o swobodnych kształtach i wielostanowiskową obróbkę ciągłą, aby zapewnić precyzyjne formowanie złożonych konturów.

2. Bardzo wysoka precyzja i jakość powierzchni

Jako element zewnętrzny i konstrukcyjny, wewnętrzny panel bagażnika nie wymaga zadrapań, zmarszczek ani pęknięć. Formy SIKAIDA charakteryzują się ultragładkimi powierzchniami, równomiernym rozkładem naprężeń i zoptymalizowanym przepływem materiału, uzyskanym dzięki precyzyjnej obróbce i zaawansowanym technologiom obróbki powierzchni.

3. Kompatybilność z wieloma materiałami

Kompatybilna z różnymi materiałami arkuszowymi, takimi jak stal walcowana na zimno, stal ocynkowana, stal nierdzewna i stopy aluminium, konstrukcja formy jest zoptymalizowana pod kątem wydajności formowania i charakterystyki sprężynowania różnych materiałów. Może integrować specjalne systemy pozycjonowania i rozpoznawania, aby osiągnąć elastyczną produkcję.

4. Złożony mechanizm formowania i automatyzacja

W przypadku wielu ujemnych kątów i podciętych konstrukcji matryca do tłoczenia wewnętrznego panelu pokrywy bagażnika samochodowego jest wyposażona w kompletny klin, suwak i hydrauliczny mechanizm formujący, w połączeniu z automatycznym podawaniem, precyzyjnym pozycjonowaniem i stabilnym systemem rozładunku, umożliwiającym niezawodną bezzałogową produkcję masową.

5. Inteligentne monitorowanie i kontrola

Forma integruje czujniki ciśnienia, czujniki przemieszczenia i regulatory temperatury, aby zapewnić monitorowanie procesu formowania w czasie rzeczywistym, samooptymalizację parametrów i identyfikowalność jakości, zapewniając spójność produktów wsadowych.

Obszary zastosowań

Matryce do tłoczenia wewnętrznego panelu bagażnika SIKAIDA są szeroko stosowane w różnych pojazdach osobowych i dziedzinach pokrewnych:

- Sedany, hatchbacki, SUV-y, minivany

- Pojazdy nowej energii (czysto elektryczne, hybrydowe typu plug-in, hybrydowe)

- Produkcja części samochodowych

- Rynek napraw i wymiany części samochodowych

Wraz z rozwojem lekkich pojazdów, zastosowanie wewnętrznych paneli bagażnika ze stopu aluminium staje się coraz bardziej powszechne. Nasza technologia form jest stale udoskonalana, aby dostosować się do wyższych wymagań materiałowych i procesowych.

Proces produkcyjny

1. Analiza produktu i symulacja CAE

Matryca do tłoczenia wewnętrznego panelu pokrywy bagażnika samochodowego wykorzystuje oprogramowanie AutoForm i Dynaform do analizy odkształcalności, przewidywania sprężynowania i symulacji rozkładu grubości, aby aktywnie zapobiegać defektom formowania, takim jak pękanie, marszczenie i sprężynowanie.

2. Projekt formy

Pełne projektowanie 3D z wykorzystaniem oprogramowania UG, CATIA, SolidWorks, obejmujące projektowanie powierzchni, systemy prowadzenia, rozładunku i pozycjonowania, w pełni dopasowane właściwości materiałów i parametry sprzętu.

3. Wybór materiału

- Części robocze: Cr12MoV, SKD11, W6Mo5Cr4V2 (wysoka twardość, wysoka odporność na zużycie)

- Korpus podstawowy: stal 45 #, Q235 (wysoka wytrzymałość, wysoka sztywność)

- Słupki prowadzące i tuleje: stal łożyskowa, SUJ2 (stabilna precyzja)

4. Precyzyjna obróbka

- Obróbka zgrubna: frezowanie bramowe, elektroerozja drutowa

- Obróbka wykańczająca: Szybkie CNC (dokładność ±0,01 mm), szlifowanie, polerowanie

- Obróbka specjalna: obróbka elektroerozyjna (EDM), elektropolerowanie

- Obróbka powierzchniowa: azotowanie, chromowanie, powłoka DLC

5. Forma montażowa i próbna T0

Po zakończeniu montażu i testowaniu dokładności wszystkich części przeprowadzane jest próbne formowanie i kontrola pierwszej sztuki. Prowadzone są ciągłe modyfikacje i optymalizacja form, aż do osiągnięcia stabilnej produkcji masowej.

Trendy rozwojowe

1. Lekkie i zintegrowane formowanie: Wykorzystując stopy aluminium i stal o wysokiej wytrzymałości, wiele komponentów integruje się w jedną całość, redukując liczbę części i punktów połączeń.

2. Technologie termoformowania i hydroformowania: Szeroko stosowane do materiałów o wysokiej wytrzymałości, formy są wyposażone w zaawansowane systemy kontroli temperatury i materiały odporne na wysoką temperaturę, osiągając temperatury formowania 500-900 ℃.

3. Inteligentna produkcja i cyfryzacja: Osiągnięto integrację sieci czujników i połączenie technologii cyfrowych bliźniaków, wirtualne uruchomienie, konserwację predykcyjną i samooptymalizację procesów.

4. Zastosowania w zakresie wytwarzania przyrostowego: Druk 3D służy do wytwarzania złożonych kanałów wody chłodzącej i lekkich konstrukcji, poprawiając wydajność form i skracając cykle produkcyjne.

5. Technologia formowania wielu materiałów: Możliwość dostosowania do kompozytowych konstrukcji korpusów ze stali, aluminium i tworzywa sztucznego i metalu, spełniająca specjalne potrzeby formowania wielu materiałów.

Często zadawane pytania

P1: Jakie materiały są zwykle używane w matrycy do tłoczenia wewnętrznego panelu pokrywy bagażnika samochodowego?

A1: Część robocza formy wykorzystuje głównie stal narzędziową o wysokiej zawartości węgla i chromu (taką jak Cr12MoV, SKD11) i stal szybkotnącą, aby zapewnić wysoką twardość i odporność na zużycie; w części podstawowej zastosowano stal konstrukcyjną, taką jak stal 45 i Q235, aby zapewnić wytrzymałość; w słupkach prowadzących i tulejach zastosowano stal łożyskową lub SUJ2. Wybór materiału formy zostanie dostosowany do różnych materiałów formujących; na przykład podczas formowania stopów aluminium większą uwagę należy zwrócić na właściwości zapobiegające przywieraniu i przewodność cieplną materiału.

P2: Jak długi jest cykl produkcyjny matrycy do tłoczenia wewnętrznego panelu pokrywy bagażnika samochodowego?

A2: Tłocznik do wewnętrznego panelu bagażnika samochodowego trwa zwykle 8-15 miesięcy od projektu do dostawy. Konkretny cykl zależy od złożoności produktu, rodzaju materiału, wymagań dotyczących precyzji i poziomu technicznego firmy produkcyjnej. Złożone jednoczęściowe matryce formierskie lub matryce wykorzystujące nowe materiały mogą mieć dłuższy cykl rozwoju.

P3: Jak zapewnić jakość formowania wewnętrznego panelu bagażnika?

A3: Zapewnienie jakości formowania wymaga kontroli z wielu aspektów: Po pierwsze, wstępna analiza symulacyjna CAE w celu przewidzenia potencjalnych defektów podczas formowania; po drugie, precyzja w produkcji form, przy czym wykończenie powierzchni zwykle wymaga Ra0,4 lub wyższego; po trzecie, optymalizacja parametrów procesu, w tym ciśnienia, skoku i smarowania; po czwarte, wykorzystanie zaawansowanych systemów monitorowania w celu monitorowania procesu formowania w czasie rzeczywistym; i po piąte, ścisła kontrola surowców i kontrola stabilności procesu.

P4: Jaka jest żywotność formy?

A4: W zależności od materiału i procesu żywotność matrycy do tłoczenia wewnętrznego panelu pokrywy bagażnika samochodowego wynosi zwykle od 300 000 do 1 000 000 cykli. Stosowanie wysokiej jakości materiałów na formy i odpowiednich procesów obróbki cieplnej, w połączeniu z odpowiednią konserwacją, może znacznie wydłużyć żywotność formy. Żywotność matryc do formowania stopów aluminium jest na ogół dłuższa niż w przypadku matryc do formowania stali.

P5: Jak spełnić wymagania dotyczące formowania różnych materiałów?

A5: Formy muszą być specjalnie zaprojektowane dla różnych materiałów. Na przykład formowanie stali wymaga większej siły formowania i lepszego smarowania; formowanie stopów aluminium wymaga uwzględnienia przyczepności materiału i przewodności cieplnej; a formowanie stali o wysokiej wytrzymałości wymaga większej kompensacji sprężynowania. Dostosowując kształt formy, parametry procesu i obróbkę powierzchni, można dostosować właściwości formowania różnych materiałów.
