Matryca do tłoczenia lewego panelu bocznego samochodu

Matryca do tłoczenia lewego panelu bocznego SIKAIDA to duży, precyzyjny i złożony system narzędzi do tłoczenia opracowany przez SIKAIDA do tłoczenia lewego integralnego panelu bocznego z blach stalowych lub aluminiowych. Nie jest to pojedyncza matryca, ale kompletny zintegrowany system obejmujący kluczowe komponenty, takie jak wykrojniki, matryce ciągnące, matryce do przycinania i matryce do zaginania. Poziom produkcji tego produktu bezpośrednio odzwierciedla najwyższy standard matryc do tłoczenia paneli karoserii samochodów i jest głównym symbolem wszechstronnej siły SIKAIDA jako profesjonalnego dostawcy w branży matryc.

Szczegółowe cechy produktu

1. Duży rozmiar i złożona struktura

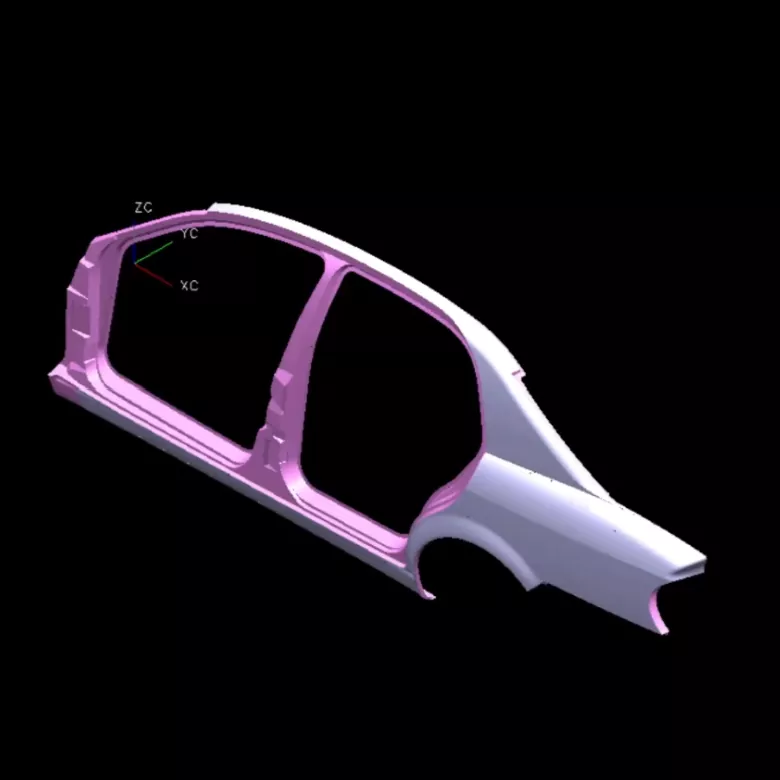

Lewy panel boczny samochodu jest duży (zwykle ponad 1,5 metra długości i 0,8-1 metra szerokości), o złożonym kształcie, obejmującym głębokie rysy, złożone krzywizny, otwory okienne i linie charakterystyczne. Matryca do tłoczenia lewego panelu bocznego firmy SIKAIDA może precyzyjnie uformować otwory montażowe, żebra wzmacniające i detale kołnierzy na panelu bocznym. Dzięki profesjonalnej analizie symulacyjnej i optymalizacji konstrukcji formy zapewnia rozsądny rozkład naprężeń i stabilne formowanie.

2. Wymagania dotyczące wysokiej precyzji i wysokiej jakości

Lewy panel boczny, będący głównym elementem zewnętrznym samochodu, musi być wolny od zadrapań, zmarszczek, wgnieceń i innych wad. SIKAIDA ściśle kontroluje jakość, stosując rygorystyczne wymagania dotyczące wykończenia powierzchni formy i rozkładu ciśnienia. Kluczowe powierzchnie formujące są dokładnie polerowane do lustrzanego wykończenia, skutecznie zapobiegając defektom powierzchni spowodowanym tarciem pomiędzy blachą a formą podczas tłoczenia.

3. Zintegrowane formowanie wieloprocesowe

Tłoczenie lewego panelu bocznego wymaga ciągłego wykonywania wielu procesów, w tym wykrawania, ciągnienia, przycinania i wyginania. Matryca do tłoczenia lewego panelu bocznego firmy SIKAIDA bezproblemowo współpracuje z nowoczesnymi zautomatyzowanymi liniami produkcyjnymi, wykorzystując technologię zrobotyzowanego transferu, aby uzyskać ciągłe tłoczenie wielostanowiskowe. Równoważy to wydajność produkcji ze stałą jakością produktu, a naukowy układ procesu skraca cykle produkcyjne i zmniejsza koszty.

4. Złożony system prowadzenia i równoważenia

Uwzględniając skomplikowane kształty i duże wymiary paneli bocznych, matryca została wyposażona w wysoce precyzyjny system prowadzący (słupki prowadzące, tuleje prowadzące, boczne płyty prowadzące), aby zapewnić precyzyjne zamknięcie matrycy górnej i dolnej. Kompleksowy system wyważania (sprężyny azotowe, mechaniczne bloki wyrównoważające) zapewnia stabilne i bezpieczne tłoczenie, wydłużając żywotność matrycy.

5. Zaawansowany system smarowania i wentylacji

Matryca posiada złożony automatyczny system smarowania, który automatycznie aplikuje smar podczas tłoczenia, zmniejszając tarcie pomiędzy blachą a matrycą i poprawiając jakość formowania. Duże matryce ciągnące są wyposażone w wielopunktowy system odpowietrzania, który zapobiega zmarszczkom, wgnieceniom i innym defektom formacyjnym spowodowanym uwięzionym powietrzem.

Cechy produktu i zastosowania

Matryca do tłoczenia lewego panelu bocznego SIKAIDA jest stosowana głównie do produkcji paneli bocznych pojazdów osobowych, takich jak sedany, SUV-y i MPV. Można go również stosować do produkcji paneli bocznych kabin i innych pokryć pojazdów użytkowych. Formy wykonane są ze stali stopowej o wysokiej wytrzymałości, a kluczowe powierzchnie poddawane są obróbce cieplnej i precyzyjnemu polerowaniu, co zapewnia wysoką odporność na zużycie, wysoką precyzję i długą żywotność. Jako profesjonalna fabryka z dużym doświadczeniem produkcyjnym, SIKAIDA może dostosować rozwiązania form do różnych modeli pojazdów i potrzeb klientów, spełniając różnorodne wymagania produkcyjne przemysłu motoryzacyjnego.

Wprowadzenie do procesu produkcyjnego

1. Analiza produktu i symulacja CAE

Przed zaprojektowaniem formy SIKAIDA korzysta z profesjonalnego oprogramowania do symulacji tłoczenia, takiego jak AutoForm i Dynaform, aby przewidzieć odkształcalność, odkształcenie i sprężystość paneli bocznych, wcześniej identyfikując zagrożenia jakościowe, optymalizując rozwiązania procesowe i konstrukcje form oraz redukując koszty prób i modyfikacji.

2. Projekt formy

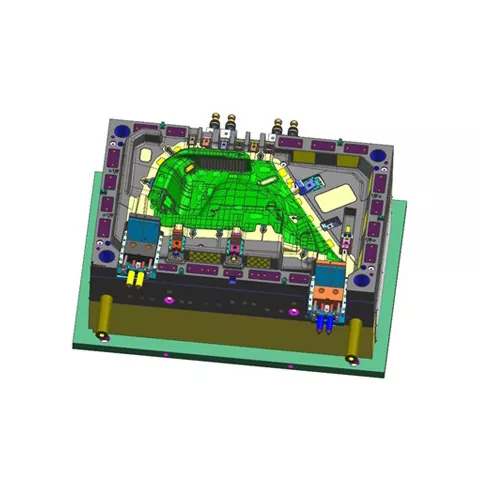

Zaawansowane oprogramowanie do projektowania 3D, takie jak UG i CATIA, służy do ukończenia pełnego projektu 3D wszystkich komponentów, w tym górnej formy, dolnej formy i pierścienia dociskowego. Aby zapewnić dokładność i stabilność formy, w pełni uwzględniono takie czynniki, jak grubość blachy i kompensacja sprężynowania. Schemat projektu jest sprawdzany i zatwierdzany przez profesjonalnych inżynierów.

3. Wybór materiału

Podłoże matrycy do tłoczenia lewego panelu samochodowego wykorzystuje wysokiej jakości stal konstrukcyjną węglową (taką jak stal 45) lub stal konstrukcyjną stopową (taką jak 42CrMo), aby zapewnić wytrzymałość i sztywność. Części robocze (profile, krawędzie tnące) wykorzystują wysokowęglową, wysokochromową stal narzędziową (taką jak Cr12MoV, SKD11) lub stal metalurgiczną proszkową, aby zapewnić wysoką twardość, wysoką odporność na zużycie i wydłużyć żywotność formy.

4. Precyzyjna obróbka

- Obróbka zgrubna: Obróbkę wstępną wykonujemy na dużej frezarce bramowej lub bramowym centrum obróbczym CNC, z uwzględnieniem obróbki wykańczającej.

- Obróbka wykańczająca: Precyzyjna obróbka profili i krawędzi skrawających na szybkim centrum obróbczym CNC zapewnia dokładność wymiarową i chropowatość powierzchni.

- Obróbka specjalna: Obróbka elektroerozyjna (EDM) służy do obróbki skomplikowanych profili i narożników; Drut EDM służy do precyzyjnej obróbki otworów i konturów; hartowanie i odpuszczanie prowadzi się do osiągnięcia twardości 48-52 HRC.

- Obróbka powierzchniowa: Na profile nakładane jest twarde chromowanie lub azotowanie w celu poprawy twardości i odporności na zużycie, a także przeprowadza się zapobieganie rdzy i odtłuszczanie.

5. Montaż i debugowanie (forma próbna T0)

Wszystkie komponenty są składane w kompletną formę, instalowaną na sprzęcie do tłoczenia w celu próbnego formowania. Profesjonalni technicy wielokrotnie dostosowują parametry procesu, takie jak ciśnienie i skok, aż do wyprodukowania kwalifikowanej części. Po kontroli pierwszej sztuki i potwierdzeniu wymiarów, zostaje ona dostarczona do Klienta.

Trendy rozwojowe

1. Bardzo duża zintegrowana listwa

Boczne panele samochodowe rozwijają się w kierunku większych zintegrowanych konstrukcji, wymagających większego tonażu formy (do 2000 ton i więcej) oraz stabilności wymiarowej. SIKAIDA stale optymalizuje projektowanie i technologię przetwarzania, umożliwiając rozwój bardzo dużych zintegrowanych matryc do tłoczenia paneli bocznych, aby sprostać potrzebom nowych pojazdów energetycznych i modeli nowej generacji.

2. Zastosowanie materiałów lekkich

Wraz z rozwojem lekkiego przemysłu samochodowego szeroko stosowane są nowe materiały, takie jak stal o wysokiej wytrzymałości i stopy aluminium. SIKAIDA optymalizuje konstrukcję formy i technologię obróbki powierzchni, aby dostosować ją do właściwości formowania nowych materiałów (np. matryce do ciągnienia stopów aluminium są wyposażone w specjalne powłoki i systemy smarowania).

3. Inteligentna produkcja i cyfryzacja

W formie wbudowane są czujniki ciśnienia i temperatury, które monitorują parametry tłoczenia w czasie rzeczywistym, umożliwiając konserwację predykcyjną i optymalizację procesu. W połączeniu z technologią cyfrowego bliźniaka do wirtualnego debugowania cykl rozwoju można skrócić o 20-30%, poprawiając efektywność badań i rozwoju.

4. Szybka wymiana matryc i automatyzacja

W przypadku różnorodnych potrzeb produkcyjnych w małych partiach forma przyjmuje strukturę szybkiej wymiany matrycy (szybkie mocowanie, automatyczne pozycjonowanie), w połączeniu ze zautomatyzowanymi robotami i systemami kontroli wizyjnej, osiągając wysoki stopień automatyzacji produkcji tłoczenia i poprawiając elastyczność produkcji.

Często zadawane pytania

P1: Jakie materiały są zwykle używane do tłoczenia lewego panelu samochodowego?

A1: W podstawie formy zwykle wykorzystuje się wysokiej jakości stal konstrukcyjną węglową (taką jak stal 45) lub stal konstrukcyjną stopową (taką jak 42CrMo). W częściach roboczych (profile, krawędzie tnące) wykorzystuje się wysokowęglową, wysokochromową stal narzędziową (np. Cr12MoV, SKD11) lub stal proszkową, co zapewnia wysoką twardość (48-52 HRC) i dużą odporność na zużycie. Niektóre wysokiej klasy formy wykorzystują technologię węglika spiekanego lub powlekania powierzchni, aby poprawić żywotność.

P2: Jak długi jest cykl produkcyjny formy do tłoczenia lewego panelu samochodowego?

A2: Cykl produkcyjny matryc do tłoczenia lewego panelu bocznego samochodu zwykle waha się od 8 do 15 miesięcy, w zależności od takich czynników, jak złożoność części, wymagania dotyczące precyzji i zdolności produkcyjnej. Cykl rozwoju matryc do paneli bocznych o skomplikowanych zakrzywionych powierzchniach może przekraczać 15 miesięcy, podczas gdy matryce o prostych konstrukcjach można ukończyć w ciągu 8 do 10 miesięcy. Cały proces, od projektowania i przetwarzania po montaż i debugowanie, wymaga współpracy wielu działów.
