Matryca do tłoczenia zewnętrznego panelu maski samochodowej

Matryca do tłoczenia zewnętrznego panelu maski samochodowej SIKAIDA to duży i złożony system krzywizn, obejmujący matrycę górną, matrycę dolną, pierścień dociskowy i precyzyjne elementy prowadzące, odpowiedni do jednoetapowego lub wieloetapowego formowania zewnętrznych paneli maski. Jako niezawodny dostawca dla światowego przemysłu motoryzacyjnego, jego formy mogą stabilnie pracować na liniach tłoczących o dużej wydajności.

Podstawowe cechy produktu:

1. Duża i złożona konstrukcja o podwójnej krzywiźnie: Matryca do tłoczenia zewnętrznego panelu maski samochodowej nadaje się do paneli zewnętrznych maski (długość> 1,2 m, szerokość 0,8-1,0 m), z dużym udziałem powierzchni o dowolnym kształcie, linii charakterystycznych i żeber wzmacniających, wymagających wyjątkowo wysokiej dokładności i jakości powierzchni.

2. Wysoka precyzja i lustrzane wykończenie powierzchni: Nadaje się do części o wyglądzie klasy A (bez zadrapań, zmarszczek, sprężynowania), wykończenie powierzchni matrycy osiąga poziom lustrzany (Ra≤0,4μm), co wymaga rygorystycznych norm dotyczących materiałów, obróbki cieplnej i technik przetwarzania.

3. Zintegrowany system wieloprocesowy: integruje wiele procesów, takich jak ciągnienie, wykrawanie i przycinanie, kompatybilny z różnymi procesami formowania, obsługuje automatyczne podawanie, pozycjonowanie i rozładunek oraz nadaje się do zautomatyzowanej produkcji.

4. Wytrzymała konstrukcja i precyzyjne prowadzenie: Matryca do tłoczenia zewnętrznego panelu maski samochodowej wykorzystuje ramę matrycy o wysokiej wytrzymałości, odpowiednią do tłoczenia o dużym tonażu, wyposażoną w precyzyjny słupek prowadzący i system tulei prowadzącej, aby uniknąć niewspółosiowości matrycy, oraz posiada stabilny bufor i mechanizm rozładowujący, aby zapewnić płynne tłoczenie.

5. Zaawansowany układ smarowania i chłodzenia: Zoptymalizowany układ smarowania zmniejsza tarcie i wydłuża żywotność matrycy; W razie potrzeby można dodać układ chłodzenia o kontrolowanej temperaturze, aby zapewnić stabilność formowania materiału.

Zastosowania i zalety materiałów

Matryca do tłoczenia zewnętrznych paneli samochodowych nadaje się do tłoczenia paneli zewnętrznych ze stali i lekkich stopów do samochodów osobowych, pojazdów użytkowych i pojazdów nowych źródeł energii. W podstawie matrycy zastosowano stal nierdzewną 45# i Q235, a części robocze wykonane są z materiałów takich jak Cr12MoV, które po obróbce cieplnej osiągają twardość 48-52 HRC i charakteryzują się takimi zaletami, jak wysoka wytrzymałość i wysoka odporność na zużycie.

Kompletny proces produkcyjny

1. Analiza produktu i symulacja CAE

Oprogramowanie AutoForm i Dynaform służy do analizy odkształcalności, sprężynowania itp., przewidywania i rozwiązywania problemów związanych z tłoczeniem oraz optymalizacji procesu i projektowania matryc.

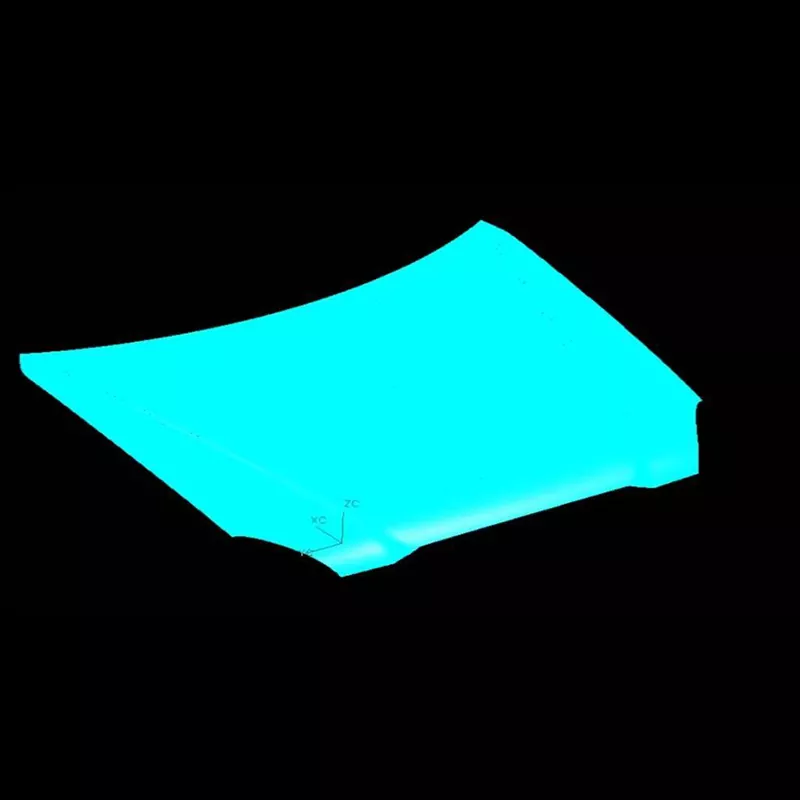

2. Pełny projekt matrycy 3D

Matryca do tłoczenia zewnętrznego panelu maski samochodowej wykorzystuje oprogramowanie takie jak UG i CATIA do ukończenia pełnego projektu 3D, dokładnego pozycjonowania wszystkich szczegółów, takich jak wkładki i śruby.

3. Wybór materiału i obróbka cieplna

Wybierane są odpowiednie materiały i stosowane procesy, takie jak hartowanie próżniowe i odpuszczanie, aby zapewnić, że właściwości mechaniczne matrycy spełniają wymagania użytkowe.

4. Precyzyjna obróbka

Po obróbce zgrubnej (z uwzględnieniem naddatków), obróbce wykańczającej (zapewniającej precyzję), obróbce specjalnej (EDM, cięcie drutem itp.) i polerowaniu uzyskuje się lustrzane wykończenie.

5. Montaż i formowanie próbne T0

Po złożeniu wszystkich elementów następuje próbne formowanie. Parametry procesu są dostosowywane, a forma jest modyfikowana i optymalizowana, aż wytłoczona część spełni wymagania rysunku.

Trendy rozwojowe

W branży form widoczne są cztery główne trendy: dostosowywanie się do lekkich materiałów o wysokiej wytrzymałości; osiągnięcie pełnej precyzji i inteligencji procesu; wieloprocesowa automatyzacja zintegrowana; skrócenie cykli rozwoju dzięki technologii cyfrowych bliźniaków; i obniżenie kosztów.

Matryca do tłoczenia zewnętrznego panelu maski samochodowej SIKAIDA reprezentuje zaawansowany poziom matryc do tłoczenia. Z cyklem rozwoju trwającym 8–15 miesięcy i kosztami wahającymi się od milionów do dziesiątek milionów juanów, służy jako punkt odniesienia do pomiaru siły profesjonalnych fabryk form. SIKAIDA będzie nadal ulepszać swoją technologię, aby sprostać najwyższym wymaganiom światowego przemysłu motoryzacyjnego.

Często zadawane pytania:

P1: Jakie materiały są zwykle używane w matrycy do tłoczenia zewnętrznego panelu maski samochodowej?

A1: W podstawie formy zwykle wykorzystuje się wysokiej jakości stal konstrukcyjną węglową (taką jak 45 #, Q235), podczas gdy części robocze wykorzystują wysokowęglową stal narzędziową o wysokiej zawartości chromu (taką jak Cr12MoV, Cr12) i stal szybkotnącą (taką jak W6Mo5Cr4V2) itp., które poddawane są odpowiedniej obróbce cieplnej w celu osiągnięcia wymaganej twardości i odporności na zużycie.

P2: Jak długi jest cykl produkcyjny matryc do tłoczenia zewnętrznych paneli maski samochodowej?

A2: Matryce do zewnętrznych paneli maski samochodowej mają złożoną konstrukcję i wysokie wymagania dotyczące precyzji. Cykl produkcyjny trwa zazwyczaj 8-15 miesięcy, w zależności od złożoności produktu, wymagań technicznych i możliwości produkcyjnych. Długi cykl rozwoju i wysokie koszty sprawiają, że jest to kluczowy punkt odniesienia do pomiaru kompleksowej siły firmy produkującej formy.
