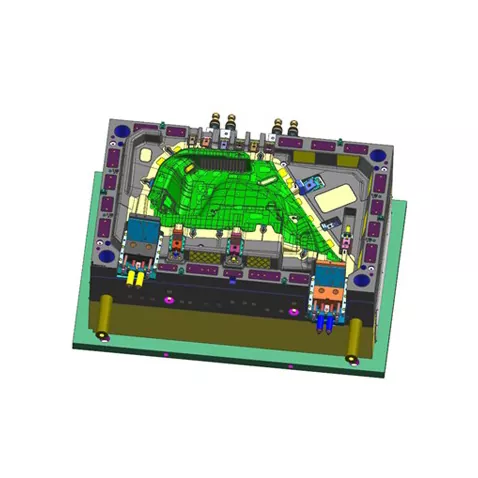

Matryca do tłoczenia prawego panelu samochodowego

Matryca do tłoczenia prawego panelu bocznego firmy SIKAIDA to duży, precyzyjny system matryc składający się z wielu komponentów, zdolny sprostać wymaganiom formowania prawego panelu bocznego (panel zewnętrzny, panel wewnętrzny, żebra wzmacniające itp.). Jako profesjonalny dostawca, SIKAIDA ściśle kontroluje jakość, aby zapewnić stabilną produkcję wysokiej jakości części paneli bocznych, wspierając wydajną produkcję dla producentów samochodów.

Szczegóły produktu

1. Struktura wielkoskalowa i złożona

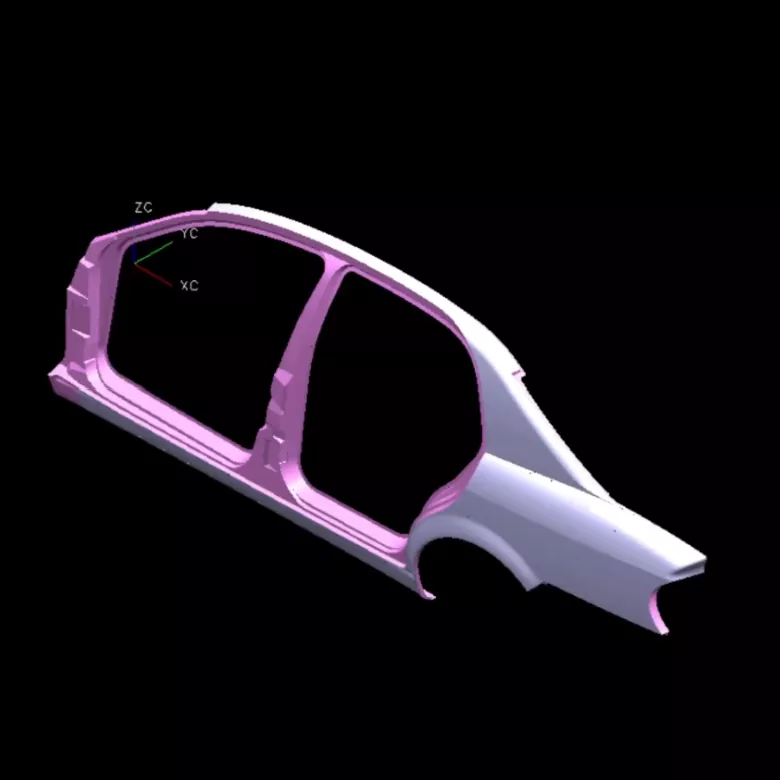

Matryca do tłoczenia prawego panelu samochodowego ma ogromne rozmiary (ponad 1,5 metra długości i ponad 0,8 metra szerokości) i złożony kształt, zdolna do formowania kluczowych elementów, takich jak szyby drzwi, miejsca montażu lusterek wstecznych i żebra wzmacniające.

2. Wymagania dotyczące wysokiej precyzji i wysokiej jakości

Zaprojektowana do części o wyglądzie paneli bocznych, powierzchnia formy jest wolna od wad, z dokładnością wymiarową w granicach ± ​​0,05 mm, lustrzanym wykończeniem powierzchni (Ra≤0,4 μm) i gładkimi krawędziami bez zadziorów.

3. Złożone procesy formowania

Integrując zaawansowane procesy, takie jak głębokie tłoczenie, przycinanie i wykrawanie, wyginanie, prasowanie żeber wzmacniających i wielostanowiskowe formowanie ciągłe, skutecznie uzupełnia formowanie skomplikowanych części.

4. Precyzyjny system prowadzenia i regulacji

Wyposażone w precyzyjne słupki prowadzące i tuleje, regulowane pierścienie dociskowe, ruchome suwaki krzywkowe oraz azotową sprężynę/układ hydrauliczny, zapewniający dokładność i stabilność tłoczenia.

5. Zaawansowany układ chłodzenia i smarowania

Wyposażony w chłodzenie wodą obiegową, automatyczne smarowanie i systemy oczyszczania sprężonym powietrzem, nadaje się do szybkiego tłoczenia, wydłużania żywotności formy i zapewniania stabilnej produkcji.

Cechy produktu i zastosowania

1. Formowanie integralne: formowanie jednoczęściowe zmniejsza spawanie i poprawia wydajność;

2. Produkcja o wysokiej wydajności: Możliwość dostosowania do szybkiej automatyzacji, czas cyklu 15-20 sekund;

3. Wysokie wykorzystanie materiału: zoptymalizowany układ, stopień wykorzystania ≥85%;

4. Dobra spójność: Części tłoczone mają stabilną jakość i dużą wymienność;

5. Silna zdolność adaptacji: wymienne komponenty można dostosować do różnych modeli pojazdów, redukując koszty.

Wprowadzenie do procesu produkcyjnego

1. Analiza produktu i projektowanie procesu: Matryca do tłoczenia bocznego panelu samochodowego wykorzystuje oprogramowanie CAE do analizy odkształcalności tłoczenia, optymalizacji procesu i określenia optymalnego rozwiązania w zakresie tłoczenia.

2. Projekt formy: Pełny projekt 3D z wykorzystaniem UG i CATIA w celu ulepszenia podstawowych mechanizmów, takich jak prowadzenie i chłodzenie.

3. Wybór materiału: W podstawie formy zastosowano stal 45, a części robocze wykonano ze stali narzędziowej, takiej jak Cr12MoV, ze wzmocnionymi obszarami o większym zużyciu.

4. Proces obróbki precyzyjnej: Obróbka zgrubna, obróbka wykańczająca (CNC, cięcie drutu) i obróbka powierzchni (hartowanie, polerowanie, azotowanie) zapewniają precyzję formy i odporność na zużycie.

5. Montaż i debugowanie Po precyzyjnym montażu matryca jest testowana na maszynie, dopasowywane są parametry, a seryjna produkcja próbna sprawdza stabilność matrycy.

Matryca do tłoczenia prawego panelu bocznego SIKAIDA jest podstawowym elementem wyposażenia w produkcji samochodów. Jego cykl rozwoju wynosi 8-15 miesięcy, a jego koszt jest wysoki, co czyni go kluczowym wskaźnikiem siły firmy. Nasza fabryka w Chinach ma pełną zdolność produkcyjną i będzie nadal wprowadzać innowacje, dostarczając wysokiej jakości rozwiązania w zakresie matryc klientom na całym świecie dla obopólnych korzyści.

Często zadawane pytania

P1: Jakie materiały są zwykle używane do tłoczenia prawego panelu samochodowego?

A1: W podstawie matrycy zwykle wykorzystuje się standardową stal konstrukcyjną węglową (taką jak stal 45), podczas gdy części robocze wykorzystują stal narzędziową o wysokiej zawartości węgla i chromu (taką jak Cr12MoV, DC53). W obszarach narażonych na duże zużycie można zastosować węglik spiekany lub poddać obróbce wzmacniającej powierzchnię.

P2: Jak długi jest cykl produkcyjny matrycy do tłoczenia prawego panelu samochodowego?

A2: Matryca do tłoczenia prawego panelu samochodowego jest kulminacją technologii, doświadczenia i kunsztu. Jego cykl rozwoju jest długi (zwykle 8-15 miesięcy), a jego koszt jest wysoki (sięgający milionów do dziesiątek milionów RMB), co czyni go kluczowym wskaźnikiem wszechstronnej siły firmy. W miarę jak przemysł motoryzacyjny rozwija się w kierunku nowej energii, inteligencji i zmniejszania masy, wymagania techniczne dotyczące jego form będą nadal rosły.
