Matryca do tłoczenia zewnętrznego panelu pokrywy bagażnika samochodowego

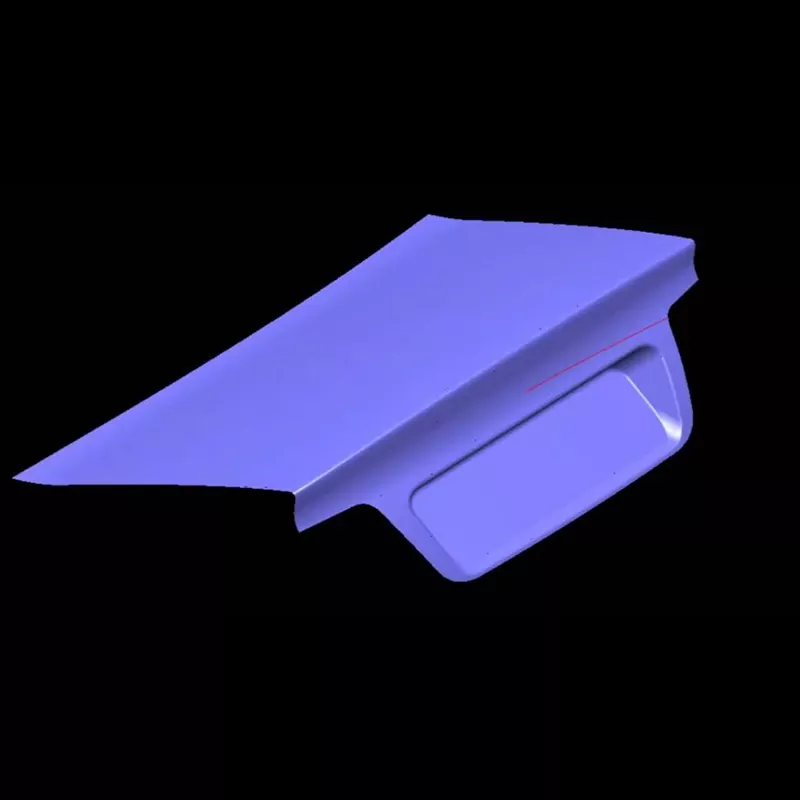

Matryca do tłoczenia zewnętrznego panelu pokrywy bagażnika samochodowego SIKAIDA to duże, precyzyjne urządzenie zaprojektowane specjalnie do produkcji metalowych elementów zewnętrznego panelu pokrywy bagażnika. Wykorzystując materiały takie jak stal walcowana na zimno i stopy aluminium, tworzy złożone zakrzywione powierzchnie poprzez zaawansowane procesy tłoczenia, integrując technologie multidyscyplinarne i prezentując profesjonalne możliwości produkcyjne SIKAIDA.

Podstawowe cechy produktu:

1. Formowanie dużych zakrzywionych powierzchni: Nadaje się do złożonych, podwójnie zakrzywionych paneli zewnętrznych pokrywy bagażnika o wymiarach przekraczających 800 mm × 600 mm, uformowanych w jednym procesie tłoczenia, z precyzyjną kontrolą krzywizny i naddatkiem przepływu materiału, aby uniknąć defektów, takich jak pęknięcia i zmarszczki.

2. Wymagania dotyczące wysokiej precyzji i wysokiego połysku: Powierzchnie osiągają lustrzany połysk (Ra≤0,4μm), wolne od zadrapań i wgnieceń; ścisła kontrola parametrów tłoczenia zapewnia doskonałe wykończenie powierzchni, spełniając standardy wyglądu samochodowego.

3. Możliwość dostosowania do złożonych struktur geometrycznych: Nasza matryca do tłoczenia zewnętrznego panelu pokrywy bagażnika samochodowego dostosowuje się do różnych cech geometrycznych zewnętrznych paneli bagażnika, ze zoptymalizowanymi powierzchniami dodatkowymi, żebrami ciągnącymi i systemami wentylacyjnymi, aby zapewnić równomierne formowanie wszystkich części.

4. Precyzyjny system prowadzenia i wyważania: Wyposażony w wysoce precyzyjne urządzenie prowadzące i wyważające, współosiowość górnej i dolnej matrycy wynosi ≤0,02 mm, zapewniając równomierny prześwit tłoczenia i zapobiegając zadziorom i miejscowej nadmiernej cienkości w częściach.

5. Zaawansowany system smarowania i rozformowywania: Scentralizowany układ smarowania zmniejsza tarcie i zużycie; pneumatyczne i hydrauliczne mechanizmy rozformowujące zapewniają płynne wyjmowanie bez deformacji i zarysowań.

Scenariusze zastosowania produktu

Nadaje się do produkcji pokryw bagażnika pojazdów osobowych, takich jak sedany, SUV-y i minivany. Podzielony na trzy kategorie w zależności od typu pojazdu:

1. Ekonomia: Koncentruje się na kosztach, uproszczonej strukturze i przydatności do masowej produkcji.

2. Średnio-wysokiej klasy: zapewnia wyjątkowy wygląd, wyposażony w precyzyjny system formowania i polerowania.

3. Nowa energia: lekka konstrukcja, odpowiednia do obróbki nowych materiałów, takich jak stopy aluminium.

Proces produkcyjny

1. Analiza produktu i symulacja procesu

Matryca do tłoczenia zewnętrznego panelu pokrywy bagażnika samochodowego wykorzystuje profesjonalną analizę symulacji oprogramowania w celu przewidywania defektów formowania, optymalizacji procesów i konstrukcji form oraz zapewniania racjonalności projektu.

2. Projekt formy

Cały proces projektowania jest realizowany przy użyciu oprogramowania do projektowania 3D, biorąc pod uwagę przetwarzanie, montaż i konserwację oraz wygenerowanie kompletnych rysunków i listy BOM.

3. Wybór materiału

- Podstawa formy: stal 45 # lub 42CrMo, poddana obróbce cieplnej w celu zapewnienia wytrzymałości i wytrzymałości.

- Części robocze: Cr12MoV, SKD11 i inne stale narzędziowe, o twardości HRC48-52 po obróbce cieplnej, zapewniające doskonałą odporność na zużycie.

- Słupy prowadzące i tuleje: stal łożyskowa lub stal wysokowęglowa chromowa, zapewniająca wysoką twardość i wysoką odporność na zużycie.

4. Precyzyjna obróbka

Obróbka zgrubna pozwala na naddatek na obróbkę wykańczającą; obróbka wykańczająca zapewnia dokładność i wykończenie powierzchni. Powierzchnie są polerowane i chromowane na twardo, aby zapewnić lustrzane wykończenie i odporność na zużycie.

5. Montaż i debugowanie (formowanie próbne T0)

Zmontuj standardowe części i sprawdź szczelność. Wykonaj próbne stemplowanie, aby sprawdzić dokładność i stabilność. Optymalizuj parametry i dostosowuj formę, aby mieć pewność, że gotowa część spełnia standardy.

Trendy rozwojowe

Dostosowywanie się do lekkich materiałów, promowanie inteligentnej i cyfrowej produkcji, osiąganie precyzyjnego zintegrowanego formowania, stosowanie technologii wytwarzania przyrostowego i praktykowanie koncepcji zielonej produkcji.

Często zadawane pytania

P1: Jakie materiały są zwykle używane w matrycy do tłoczenia zewnętrznego panelu pokrywy bagażnika samochodowego?

A1: W podstawie formy powszechnie wykorzystuje się stal konstrukcyjną węglową lub stal konstrukcyjną stopową, taką jak stal 45 # i 42CrMo. W powierzchni roboczej zastosowano stal narzędziową o wysokiej zawartości węgla i chromu, taką jak Cr12MoV i SKD11. Słupy prowadzące i tuleje wykonane są ze stali łożyskowej lub stali wysokowęglowej chromowej. Wszystkie materiały muszą zostać poddane odpowiedniej obróbce cieplnej, aby osiągnąć wymaganą twardość, wytrzymałość i odporność na zużycie.

P2: Jak długi jest cykl produkcyjny matrycy do tłoczenia zewnętrznego panelu pokrywy bagażnika samochodowego?

A2: Cykl rozwoju matryc do tłoczenia zewnętrznych paneli bagażnika samochodowego wynosi zazwyczaj 8-15 miesięcy, w zależności od złożoności produktu, wymagań technicznych i potrzeb klienta. Faza projektowania wymaga 2-3 miesięcy, faza produkcji wymaga 4-6 miesięcy, a faza montażu, debugowania i próbnego formowania wymaga 2-3 miesięcy. Cały proces wymaga wielu rund iteracyjnej optymalizacji, aby spełnić wymagania produkcji masowej.

P3: Jak zapewnić jakość wyglądu zewnętrznego panelu bagażnika?

A3: Zapewnienie jakości wyglądu wymaga kontroli na wielu etapach: Po pierwsze, powierzchnia matrycy musi spełniać standardy polerowania na poziomie lustrzanym (Ra≤0,4μm); po drugie, smarowanie, siła trzymania półfabrykatu i siła tłoczenia muszą być ściśle kontrolowane podczas procesu tłoczenia; po trzecie, niezbędny jest odpowiedni dobór materiału, aby uniknąć wad powierzchniowych; i po czwarte, aby uniknąć zadrapań, wymagana jest rozsądna metoda wyjmowania z formy. Ponadto w celu poprawy jakości wyglądu i odporności na korozję konieczna jest obróbka powierzchni, taka jak chromowanie na twardo i malowanie.
