Matryca do tłoczenia wewnętrznego panelu maski samochodowej

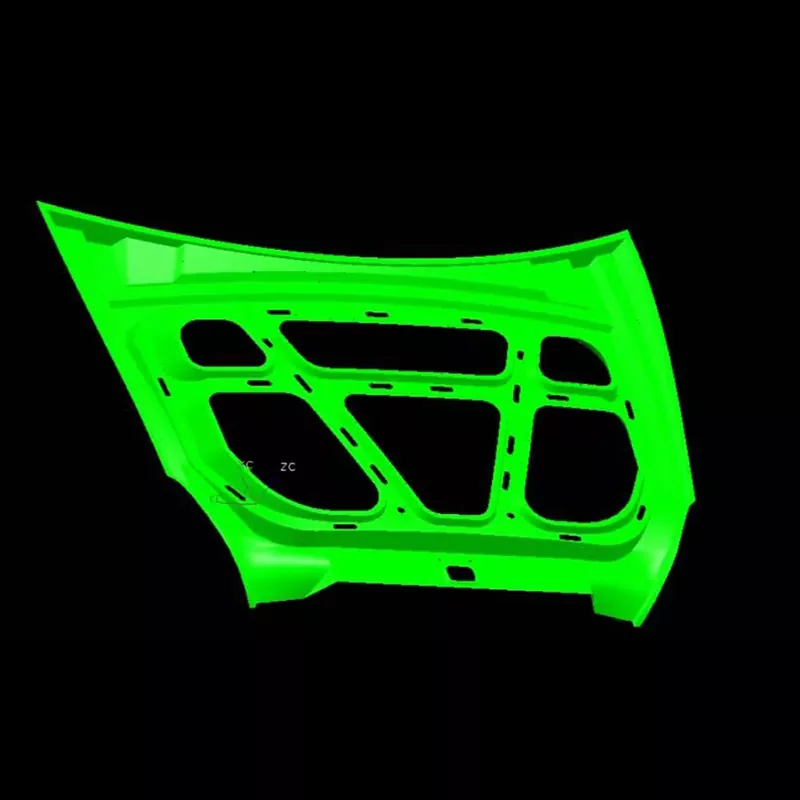

Matryca do tłoczenia wewnętrznego panelu maski samochodowej SIKAIDA to duży i złożony system tłoczenia zaprojektowany specjalnie do formowania głównego szkieletu wewnętrznego panelu maski. Nie jest to pojedyncza matryca, ale kompletne urządzenie obejmujące wiele procesów, zapewniające stabilne formowanie dużych, precyzyjnych elementów korpusu.

Podstawowe cechy produktu:

1. Duży rozmiar i złożona struktura

Standardowe wymiary matrycy do tłoczenia wewnętrznego panelu maski samochodowej wynoszą > 800 mm długości i > 600 mm szerokości, co wymaga uformowania żeber wzmacniających, otworów montażowych i innych elementów. Obejmuje podstawowe komponenty, takie jak górna i dolna matryca, a także precyzyjny system prowadzenia, pozycjonowania i rozładowywania, aby zapewnić stabilne i dokładne tłoczenie.

2. Bardzo wysoka precyzja i wysoka jakość

Części tłoczone mają tolerancję wymiarową kontrolowaną w granicach ±0,1 mm i są wolne od wad takich jak pęknięcia, zmarszczki i zadrapania. Sama matryca podlega rygorystycznej produkcji, precyzji prowadzenia i kontroli rozkładu ciśnienia, spełniając standardy jakości powiązanych komponentów wyglądu.

3. Zaawansowany zintegrowany proces formowania

Integracja wielu procesów, takich jak głębokie tłoczenie i formowanie, umożliwia jednorazowe formowanie, precyzyjną kontrolę przepływu materiału i kompensację sprężynowania. Symulacja CAE służy do przewidywania problemów, zapewniając stabilne i niezawodne tłoczenie.

4. System matryc o dużej wytrzymałości

Matryca do tłoczenia wewnętrznego panelu maski samochodowej waży dziesiątki ton i wymaga wielkogabarytowego sprzętu ciśnieniowego o masie ponad 2000 ton. Jest wyposażony w precyzyjne słupki prowadzące, tuleje prowadzące i inne komponenty, odpowiednie do długotrwałej, masowej produkcji o dużej intensywności.

5. Wysokiej jakości obróbka powierzchni

Powierzchnia formy jest polerowana na lustro (Ra≤0,4μm). Twardość powierzchni i parametry powłoki są zoptymalizowane dla różnych materiałów, aby zapewnić odporność na zużycie i stabilną jakość powierzchni.

Proces produkcyjny

1. Analiza produktu i projektowanie procesów

Matryca do tłoczenia wewnętrznego panelu maski samochodowej wykorzystuje oprogramowanie CAE, takie jak AutoForm i Dynaform, do analizy odkształcalności tłoczenia, przewidywania defektów, optymalizacji procesów i określania rozsądnych parametrów tłoczenia, kładąc podwaliny pod produkcję.

2. Projekt formy

Pełny projekt 3D wykonywany jest przy użyciu UG i CATIA w celu udoskonalenia struktury każdego komponentu, zapewniając, że wytrzymałość, sztywność i precyzja formy spełniają wymagania produkcyjne.

3. Wybór materiału

Korpus matrycy do tłoczenia panelu wewnętrznego maski samochodowej wykonany jest ze stali 45 i 42CrMo, podczas gdy profile i kluczowe części wykorzystują stal narzędziową, taką jak Cr12MoV (HRC48-52 po obróbce cieplnej). W słupkach prowadzących i tulejach zastosowano stal trudnościeralną.

5. Precyzyjna obróbka

Zgrubna obróbka i precyzyjna obróbka CNC z dużą prędkością (dokładność powierzchni ± 0,01 mm) w połączeniu z cięciem drutem, elektroerozją i innymi specjalnymi procesami obróbki, a także obróbką cieplną i obróbką powierzchni, zapewniają, że wydajność formy spełnia standardy.

6. Montaż i formowanie próbne T0

Po złożeniu forma jest testowana na prasie. Parametry są wielokrotnie dostosowywane, próbki poddawane są kontroli, a forma jest modyfikowana i optymalizowana, aż wszystkie wskaźniki produktu spełnią standardy.

Zastosowanie produktu

Matryca do tłoczenia wewnętrznych paneli maski samochodowej SIKAIDA jest szeroko stosowana w produkcji wewnętrznych paneli maski samochodów osobowych i pojazdów użytkowych, skutecznie tworząc złożone zakrzywione części powierzchniowe i wspierając wydajną i stabilną pracę linii produkcyjnych nadwozi producentów samochodów.

Trendy rozwojowe:

1. Bardzo duża zintegrowana listwa

 Trend w kierunku zintegrowanych paneli wewnętrznych kapturów zwiększa wymagania dotyczące tonażu i wielkości form. Powszechne stosowanie pras o wydajności 2000 ton i większej zwiększa złożoność projektowania i produkcji.

2. Dopasowanie lekkiego materiału

Rozwój zastosowań stali o wysokiej wytrzymałości i stopów aluminium wymaga dostosowania parametrów konstrukcyjnych form, co stwarza nowe wyzwania dla technologii produkcji.

3. Inteligentna produkcja i cyfryzacja

Wykorzystując symulację CAE, obrabiarki CNC i technologie cyfrowych bliźniaków, osiągamy cyfrowe zarządzanie formami w pełnym cyklu życia, poprawiając precyzję i wydajność.

4. Szybka zmiana formy i zautomatyzowana produkcja

Optymalizujemy funkcje szybkiego pozycjonowania i blokowania form, integrując je z zautomatyzowanymi liniami produkcyjnymi, aby sprostać potrzebom wielogatunkowej produkcji małoseryjnej.

Matryca do wewnętrznego panelu maski samochodowej SIKAIDA integruje technologie z wielu dziedzin, reprezentując zaawansowany poziom tłoczników. Z cyklem rozwoju trwającym 8-15 miesięcy i wysokimi kosztami, jest to znaczący wyznacznik siły firmy. Będzie on nadal unowocześniany wraz z zmniejszaniem wagi i inteligentnym rozwojem przemysłu motoryzacyjnego, zapewniając wsparcie dla wysokiej jakości rozwoju światowego przemysłu motoryzacyjnego.
