Matryce do tłoczenia pokrywy zbiornika paliwa samochodowego

Matryce do tłoczenia pokryw wlewu paliwa SIKAIDA to urządzenia do formowania o wysokiej precyzji, zaprojektowane specjalnie do elementów pokryw wlewów paliwa. Spełniają rygorystyczne wymagania dotyczące bezpieczeństwa i precyzji układów paliwowych, rozwiązując kluczowe wyzwania techniczne w procesie formowania cienkich blach. Fabryka jest wyposażona w zaawansowany sprzęt i profesjonalny zespół, zapewniający niestandardowe rozwiązania obejmujące różną produkcję tłoczenia korków wlewu paliwa.

Podstawowe zalety technologiczne

1. Technologia głębokiego tłoczenia cienkich płyt

Precyzyjna kontrola przepływu materiału i rozkładu grubości, z kluczową dokładnością wymiarową w granicach ±0,03 mm i tolerancją wysokości rysunku w granicach ±0,05 mm. Wykorzystując techniki wieloprzebiegowego formowania progresywnego, aby uniknąć wad materiałowych, odpowiednie do materiałów trudnych do formowania, takich jak stal nierdzewna i stopy aluminium.

2. Technologia precyzyjnej obróbki powierzchni uszczelniających

Płaskość powierzchni uszczelniającej w granicach 0,02 mm/m i chropowatość Ra poniżej 0,2. Dzięki zastosowaniu konstrukcji z dzieloną wnęką do zintegrowanego formowania, specjalna obróbka powierzchni zwiększa odporność na zużycie i korozję, zapewniając skuteczność uszczelnienia.

3. Projekt konstrukcji połączenia kołnierzowego

Jednoczesne formowanie kołnierzy, gwintów i innych konstrukcji, z równoległością powierzchni kołnierzy w granicach 0,1 mm i dokładnością położenia otworu gwintowanego w granicach ± ​​0,05 mm. W połączeniu z konstrukcją zapobiegającą poluzowaniu, poprawiającą niezawodność i trwałość połączenia.

4. Zoptymalizowana wydajność uszczelnienia ciśnieniowego

Zastosowanie wielowarstwowego systemu uszczelniającego połączonego z zaworem odpowietrzającym i urządzeniem równoważącym ciśnienie oraz wykorzystanie technologii CAE do analizy skuteczności uszczelnienia, zapewniając stabilne i niezawodne uszczelnienie w różnych warunkach pracy.

5. Szczelna konstrukcja bezpieczeństwa

Matryce do tłoczenia pokrywy zbiornika paliwa samochodowego wykorzystują trójpoziomowy, szczelny system ochrony, optymalizujący strukturę uszczelniającą i zbierającą wycieki, aby zapobiegać różnym wyciekom i zwiększać bezpieczeństwo w ekstremalnych warunkach pracy.

6. Inteligentna kontrola i optymalizacja procesu

W połączeniu z optymalizacją symulacji oprogramowania CAE, wykorzystuje sterowanie z trzema pętlami zamkniętymi i inteligentne urządzenie wykrywające, integrując funkcję automatycznej regulacji formy w celu poprawy wydajności produkcji i spójności produktu.

Cechy produktu i zastosowania

1. Cechy produktu

- Wysoka precyzja: Kluczowe wymiary ± 0,03 mm, chropowatość powierzchni uszczelniającej Ra0,2 lub mniej;

- Wysoka niezawodność: wysokiej jakości materiały i zaawansowane procesy zapewniają długoterminową stabilną pracę;

- Silna zdolność adaptacji: Możliwość dostosowania do wielu materiałów i specyfikacji, umożliwia personalizację;

- Bezpieczny i przyjazny dla środowiska: Spełnia światowe standardy, redukując wycieki i parowanie paliwa;

- Inteligentne i wydajne: Zintegrowane inteligentne sterowanie poprawia wydajność i redukuje błędy.

2. Zakres zastosowania

Matryce do tłoczenia pokrywy zbiornika paliwa samochodowego są szeroko stosowane w samochodach osobowych, pojazdach użytkowych, SUV-ach, pojazdach elektrycznych, samochodach wyścigowych, ciężarówkach i autobusach, aby spełnić specyficzne potrzeby różnych modeli pojazdów.

Proces produkcyjny

1. Projektowanie i analiza produktu

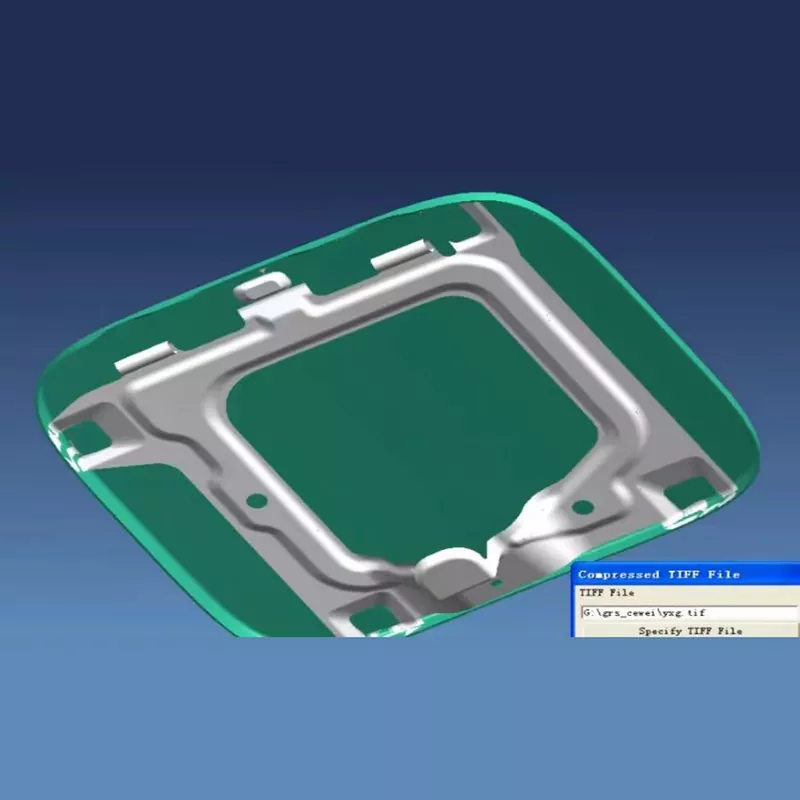

Do optymalizacji symulacji wykorzystywane jest profesjonalne oprogramowanie, symulacja numeryczna określa parametry procesu, a analiza elementów skończonych zapewnia jakość i bezpieczeństwo.

2. Projekt struktury formy

Matryce do tłoczenia pokrywy wlewu paliwa w samochodach mają w pełni modułową konstrukcję 3D, obsługują zautomatyzowaną produkcję i są wyposażone w specjalistyczny sprzęt zapewniający jakość formowania.

3. Wybór i przygotowanie materiału

Do części roboczych używa się stali formierskiej o wysokiej twardości, a do części precyzyjnych stosuje się materiały wysokiej jakości. Wgłębienia i powierzchnie uszczelniające poddawane są specjalnej obróbce w celu poprawy wydajności.

4. Proces precyzyjnej obróbki

Obróbka zgrubna, obróbka wykańczająca (dokładność ± 0,01 mm) i obróbka powierzchni pozwalają uzyskać lustrzane wykończenie powierzchni uszczelniającej.

5. Montaż i debugowanie

Przeprowadzany jest precyzyjny montaż i próby ciśnieniowe, a kontrola pierwszej sztuki i weryfikacja partii zapewniają zgodność produktu z normami.

Trendy rozwojowe

Dostosowanie się do trendów rozwojowych w zakresie lekkości i precyzji w przemyśle motoryzacyjnym, optymalizacja technologii form i łączenie technologii cyfrowych bliźniaków w celu zaspokojenia potrzeb pojazdów o nowej energii, ukierunkowanie modernizacji form na wysoką precyzję, wysoką wydajność i inteligencję.

Często zadawane pytania

P1: Jakie materiały są zwykle używane w matrycach do tłoczenia pokrywy zbiornika paliwa samochodowego?

A1: Części robocze wykorzystują głównie stale formierskie o wysokiej twardości, takie jak SKD11, Cr12MoV i DC53. W przypadku cienkościennych części do głębokiego tłoczenia i precyzyjnych powierzchni uszczelniających stosuje się stal szybkotnącą metalurgii proszków lub węglik spiekany. W ramie formy zastosowano stale konstrukcyjne, takie jak stal 45 i Q235, a części standardowe, takie jak słupy prowadzące i tuleje prowadzące, wykorzystują stal łożyskową GCr15. W przypadku niezwykle precyzyjnych powierzchni uszczelniających czasami stosuje się powłoki ceramiczne lub diamentowe, aby zapewnić odporność formy na zużycie i żywotność.

P2: Jak długi jest cykl produkcyjny matryc do tłoczenia pokrywy zbiornika paliwa samochodowego?

Odpowiedź 2: W zależności od wymagań dotyczących złożoności i precyzji korka wlewu paliwa cykl produkcyjny wynosi zazwyczaj 12–20 tygodni. Standardowe formy do korków wlewu paliwa zajmują około 12 tygodni, formy o złożonej strukturze głębokiego tłoczenia zajmują 16 tygodni, a bardzo duże lub lekkie formy do korków wlewu paliwa mogą wymagać ponad 20 tygodni. Konkretny cykl zależy od złożoności konstrukcji korka wlewu paliwa.
