Matryce do tłoczenia montażu bagażnika samochodowego

Matryce do tłoczenia montażu bagażnika samochodowego SIKAIDA to duże, precyzyjne systemy form stosowane do tłoczenia różnych elementów bagażnika. Wykorzystują konstrukcję modułową, aby dostosować się do wspólnych potrzeb wielu procesów. Nasza fabryka w Chinach integruje usługi pełnego procesu, dostarczając wysokiej jakości rozwiązania w zakresie form dla światowych producentów samochodów.

Podstawowe cechy produktu

1. Duża i złożona struktura

Matryce do tłoczenia montażu bagażnika samochodowego mają duże rozmiary (ponad 800 mm długości i ponad 600 mm szerokości), ze złożonymi wnękami wymagającymi formowania różnych detali; Zewnętrzny panel bagażnika ma złożone, zakrzywione powierzchnie, co wymaga niezwykle dużej precyzji w projektowaniu form i obróbce.

2. Wymagania dotyczące wysokiej precyzji i wysokiej jakości powierzchni

Zewnętrzna płyta bagażnika musi być wolna od wad, mieć wyraźne krawędzie i gładkie zaokrąglenia. SIKAIDA ściśle kontroluje przetwarzanie i projektowanie form, aby mieć pewność, że wytłoczone części spełniają wysokie standardy branżowe.

3. Zintegrowane formowanie wieloprocesowe

Integracja wielu procesów tłoczenia, równoważenie koordynacji procesów i przepływu materiału oraz ścisłe kontrolowanie przerzedzania głęboko tłoczonego materiału panelu wewnętrznego, aby uniknąć wad tłoczenia.

4. System prasowania i rozładunku na dużą skalę

Wyposażone w precyzyjne urządzenia do prasowania, rozładowywania i wyrzucania na dużą skalę, aby zapewnić stabilne formowanie materiału, płynne wyjmowanie części, lepszą wydajność i redukcję odpadów.

5. Złożona struktura przewodnio-buforująca

Połączenie precyzyjnego prowadzenia z kompleksowym systemem buforowania chroni formę, zapewnia płynne tłoczenie, poprawia jakość części i wydłuża żywotność formy.

Zastosowania produktu:

1. Forma panelu zewnętrznego: Tworzy tylne zewnętrzne panele nadwozia, zapewniając wygląd i właściwości aerodynamiczne;

2. Forma panelu wewnętrznego: Tworzy wewnętrzną strukturę, zapewniając wsparcie dla przestrzeni do przechowywania;

3. Forma półki: produkuje podłogę i ścianki działowe, poprawiając praktyczność przechowywania;

4. Wzmacniająca forma belki: wzmacnia konstrukcję nadwozia i zwiększa bezpieczeństwo.

Kompatybilny z wielkogabarytowym sprzętem do tłoczenia 2000T-4000T i zautomatyzowanymi liniami produkcyjnymi, oferujący wysoką wydajność i oszczędność pracy.

Proces produkcyjny

1. Analiza produktu i projektowanie procesów

Matryce do tłoczenia montażu bagażnika samochodowego wykorzystują oprogramowanie CAE do symulacji procesu tłoczenia, przewidywania defektów oraz optymalizacji parametrów procesu i matrycy.

2. Projekt matrycy

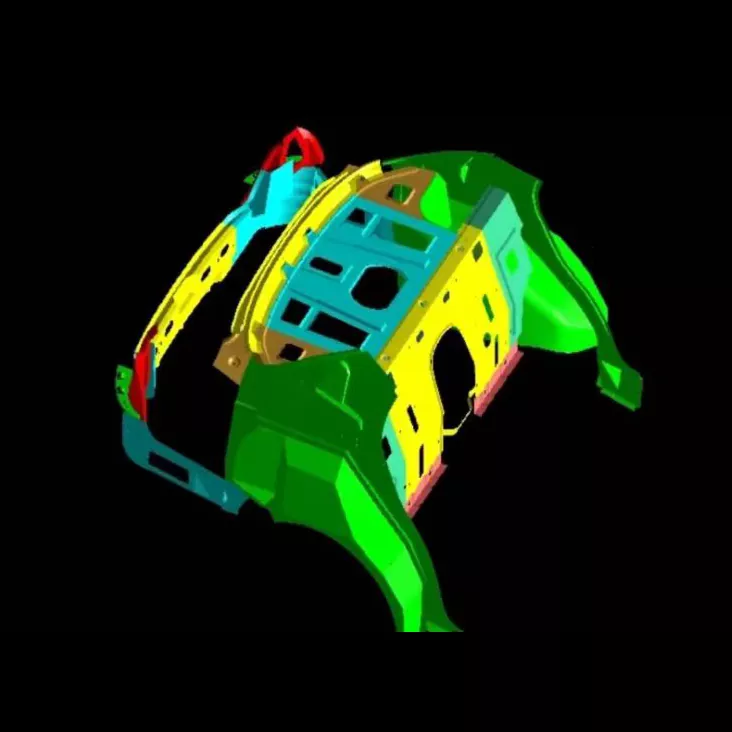

Dzięki pełnemu projektowi 3D przy użyciu oprogramowania 3D struktura każdego komponentu jest udoskonalana, aby zapewnić precyzję i niezawodność matrycy.

3. Wybór materiału

Wybrane odpowiednie materiały: odporna na zużycie stal matrycowa o wysokiej twardości na części robocze, stal konstrukcyjna węglowa na części niepracujące oraz specjalistyczne materiały na elementy prowadzące i elementy buforowe.

4. Precyzyjna obróbka

Dzięki trzem etapom obróbki zgrubnej, obróbki wykańczającej i obróbki powierzchni zewnętrzna powierzchnia matrycy osiąga lustrzane wykończenie, dzięki specjalnym obróbkom zwiększającym twardość i odporność na zużycie.

5. Montaż i debugowanie (płyta próbna T0)

Montuj i debuguj matryce do tłoczenia montażu bagażnika samochodowego, wykonuj próbne tłoczenie części, dostosowuj parametry i wielokrotnie modyfikuj matrycę, aż spełni wymagania jakościowe.

Trendy rozwojowe

1. Zintegrowana technologia formowania: Trend w kierunku zintegrowanych bagażników stawia wyższe wymagania formom. SIKAIDA kontynuuje rozwój zintegrowanej technologii odlewania ciśnieniowego.

2. Zastosowanie materiałów lekkich: Dostosowanie do lekkich materiałów, takich jak stal o wysokiej wytrzymałości i stopy aluminium, a także technologia mikrospieniania, aby spełnić wymagania samochodów w zakresie lekkości.

3. Inteligentna produkcja i cyfryzacja: W matrycach tłoczących montaż bagażnika samochodowego wbudowane są czujniki w celu monitorowania parametrów tłoczenia. W połączeniu z technologią cyfrowych bliźniaków do wirtualnego debugowania poprawia się wydajność i skuteczność formowania próbnego.

4. Technologia wytwarzania przyrostowego Zastosowanie: Technologie druku 3D i SLM są wykorzystywane do wytwarzania kluczowych konstrukcji form, zmniejszając trudności w przetwarzaniu i poprawiając wydajność.

Często zadawane pytania

P1: Jakie materiały są zwykle używane w matrycach do tłoczenia montażu bagażnika samochodowego?

A1: Części robocze (stemple i matryce) wykorzystują stale formierskie o wysokiej twardości, takie jak Cr12MoV i SKD11; w niedziałających częściach zastosowano stale konstrukcyjne węglowe, takie jak stal 45 i Q235; w częściach prowadzących zastosowano stal łożyskową GCr15 lub stal do nawęglania 20CrMnTi; w elementach buforowych stosuje się gumę poliuretanową, butle z azotem itp.

P2: Jak długi jest cykl produkcyjny matryc do tłoczenia montażu bagażnika samochodowego?

A2: Cykl rozwoju matryc do tłoczenia montażu bagażnika samochodowego wynosi zazwyczaj 8-15 miesięcy, w zależności od złożoności produktu, wymagań technicznych i możliwości produkcyjnych. Cena pojedynczej matrycy waha się od setek tysięcy do milionów juanów, co odzwierciedla siłę techniczną producenta matrycy. Dzięki zastosowaniu cyfrowych i inteligentnych technologii produkcyjnych cykl rozwoju ulega stopniowemu skracaniu.
