Matryce do tłoczenia zespołów silnika samochodowego

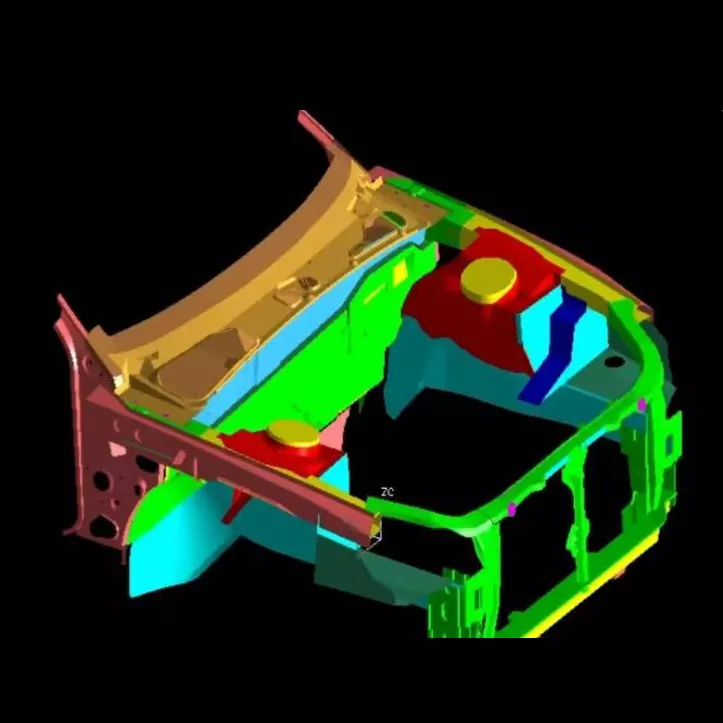

Zespół komory silnika samochodowego jest głównym elementem nośnym samochodowego układu napędowego, a poziom produkcji jego matryc tłoczących reprezentuje najwyższy poziom technologii matryc samochodowych. Matryce do tłoczenia zespołów silnika samochodowego SIKAIDA nie są pojedynczą matrycą, ale kompletnym systemem matryc używanym do tłoczenia blachy w ramie głównej i panelach nadwozia komory silnika. Elementy te są następnie montowane w kompletną komorę silnika poprzez spawanie lub skręcanie.

Podstawowe cechy produktu

1. Duży rozmiar i złożona struktura

Matryce do tłoczenia zespołów przedziału silnika samochodowego mają duże rozmiary (zwykle są dłuższe niż 1,2 metra i szersze niż 0,8 metra) i mają złożoną strukturę wnęk. Wymagają formowania otworów montażowych, żeber wzmacniających i zagiętych krawędzi, integracji wielu stanowisk roboczych, w tym głębokiego tłoczenia, formowania, przycinania i wykrawania.

2. Bardzo wysoka precyzja i wysoka wytrzymałość

Jako krytyczne elementy nośne w samochodach, dokładność wymiarowa tłoczonych części jest kontrolowana w zakresie ± 0,05 mm, bez wad powierzchniowych, takich jak pęknięcia lub zmarszczki. Wysokiej jakości stal matrycowa oraz precyzyjne procesy obróbki cieplnej zapewniają wysoką wytrzymałość, wysoką twardość i wysoką odporność na zużycie matryc.

3. Integracja wieloprocesowa

Integracja wielu procesów, takich jak głębokie tłoczenie, przycinanie, wykrawanie, wyginanie i kształtowanie, przy użyciu progresywnych lub ciągłych struktur matryc, wspierając zautomatyzowaną produkcję masową.

4. Precyzyjny system prowadzenia i rozładunku

Precyzyjne mechanizmy prowadzące, rozładowujące i wyrzucające zaprojektowano z myślą o skomplikowanych podcięciach i ujemnych kątach w wytłoczonych częściach, zapewniając równomierny przepływ materiału i redukując wady formowania.

5. Kontrola temperatury i smarowania

Niektóre modele są wyposażone w system kontroli temperatury ogrzewania/chłodzenia oraz wysokowydajny układ smarowania, który zmniejsza tarcie, wydłuża żywotność matrycy i zapewnia jakość tłoczenia wysokiej klasy materiałów.

Obszary zastosowań

1. Produkcja pojazdów osobowych

Produkuje podstawowe elementy konstrukcyjne nadwozia, takie jak przednie grodzie, błotniki, zapory ogniowe oraz wewnętrzne i zewnętrzne panele maski silnika, zapewniając wsparcie konstrukcyjne i ochronę.

2. Nowe pojazdy energetyczne

Matryce do tłoczenia zespołów przedziałów silnika samochodowego są dostosowane do wymagań dotyczących regulacji układu nowych przedziałów silników pojazdów energetycznych, zoptymalizowane pod kątem lekkich materiałów, takich jak stopy aluminium i stal o wysokiej wytrzymałości, spełniając wyższe wymagania dotyczące precyzji.

3. Produkcja pojazdów użytkowych

Dostosowany do większych i bardziej złożonych wymagań komory silnika pojazdów użytkowych, takich jak ciężarówki i autobusy, zdolny do obsługi intensywnego formowania bardzo dużych arkuszy blachy.

Proces produkcyjny

1. Analiza produktu i projektowanie procesów

Wykorzystuje oprogramowanie CAE, takie jak AutoForm i Dynaform, do analizy odkształcalności stempla, przewidywania i rozwiązywania problemów, takich jak pękanie i marszczenie, oraz optymalizacji parametrów procesu.

2. Projekt formy

Matryce do tłoczenia zespołów komory silnika samochodowego są projektowane w pełnym 3D przy użyciu oprogramowania takiego jak UG, CATIA i AutoCAD, udoskonalając każdy komponent w celu zrównoważenia wytrzymałości, sztywności, żywotności i wydajności produkcji.

3. Wybór materiału

- Materiał podstawowy: stal konstrukcyjna 45 #, 50 #

- Części robocze: Cr12MoV, Cr12 i inne stale narzędziowe; do produkcji masowej można zastosować węglik spiekany związany stalą lub materiały metalurgii proszków.

4. Precyzyjna obróbka

- Obróbka zgrubna: Usuwanie nadmiaru materiału za pomocą dużej frezarki bramowej lub centrum obróbczego.

- Obróbka wykańczająca: precyzyjne centrum obróbcze CNC, powolna elektroerozja drutowa.

- Obróbka specjalna: Obróbka elektroerozyjna skomplikowanych powierzchni, polerowanie do Ra≤0,4μm.

- Obróbka cieplna: hartowanie, odpuszczanie, azotowanie itp. w celu poprawy twardości i odporności na zużycie.

5. Forma montażowa i próbna T0

Po złożeniu forma jest instalowana na urządzeniu do tłoczenia w celu próbnego formowania, dostosowując parametry, takie jak ciśnienie i skok, aż wytłoczona część spełni standardy.

Trendy rozwojowe

1. Bardzo duża zintegrowana forma: Możliwość dostosowania do sprzętu do tłoczenia o masie 2000 ton i większej, zmniejszając liczbę części i procesów spawania.

2. Formowanie lekkiego materiału: zoptymalizowane pod kątem materiałów takich jak stopy aluminium i stal o wysokiej wytrzymałości, poprawiające problemy ze sprężynowaniem.

3. Inteligentna produkcja i cyfryzacja: Integracja analizy CAE, druku 3D, cyfrowych bliźniaków i innych technologii w celu skrócenia cykli rozwoju.

4. Zautomatyzowana produkcja wielostanowiskowa: osiągnięcie pełnej automatyzacji od wejścia blachy do wydruku gotowego produktu, poprawa wydajności i spójności.

Często zadawane pytania

P1: Jakie materiały są zwykle używane w matrycach do tłoczenia zespołów przedziału silnika samochodowego?

A1: W podstawie matrycy zwykle wykorzystuje się wysokiej jakości stal konstrukcyjną węglową (taką jak 45 #, 50 #), podczas gdy części robocze wykorzystują wysokowęglową stal narzędziową o wysokiej zawartości chromu (taką jak Cr12MoV, Cr12), stal szybkotnącą (taką jak W6Mo5Cr4V2) lub węglik spiekany. Do produkcji masowej można zastosować węglik spiekany związany stalą lub materiały metalurgii proszków, aby zapewnić wysoką wytrzymałość, wysoką twardość i wysoką odporność na zużycie matrycy.

P2: Jak długi jest cykl produkcyjny matryc do tłoczenia podzespołów przedziału silnika samochodowego?

A2: Matryce do zespołów komory silnika samochodowego są kulminacją technologii, doświadczenia i kunsztu. Ich cykl rozwoju jest długi (zwykle 8–15 miesięcy) i kosztowny (sięgający milionów do dziesiątek milionów RMB), co czyni je kluczowym wskaźnikiem ogólnej siły firmy produkującej matryce. Im większa złożoność, tym dłuższy cykl. Dzięki zastosowaniu inteligentnej produkcji i technologii cyfrowych cykl rozwoju ulega stopniowemu skracaniu.
