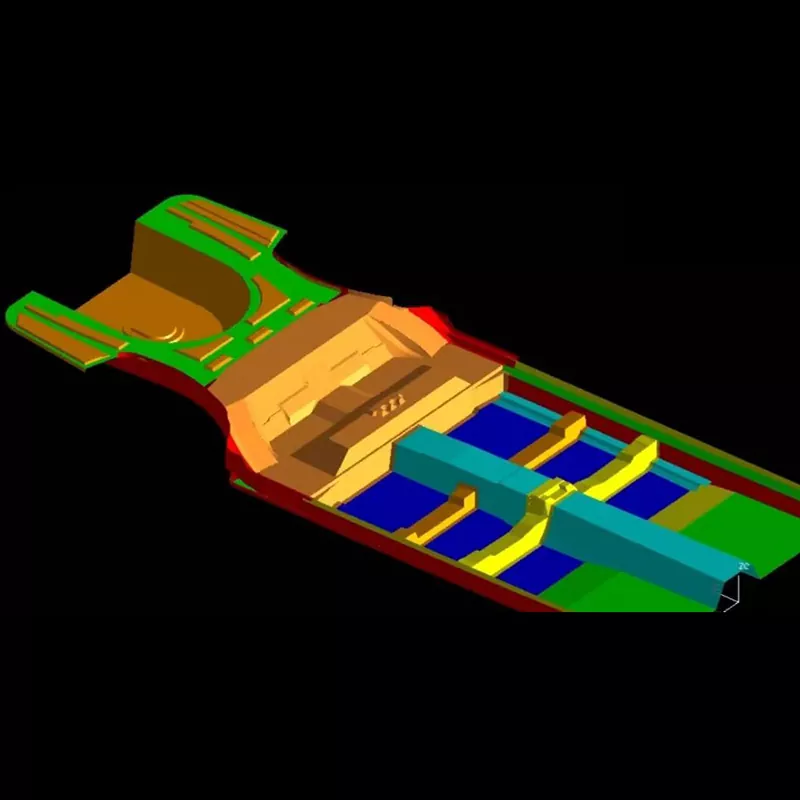

Matryce do tłoczenia podłóg samochodowych

Matryce do tłoczenia podłóg samochodowych to wielkogabarytowe, wysoce precyzyjne zintegrowane systemy do tłoczenia głównego szkieletu podłogi. Nie są to pojedyncze matryce, ale kompletne kombinacje matryc (ponieważ montaż podłogi wymaga spawania wielu tłoczonych części). Stanowią szczyt technologii tłoczenia i stanowią kluczowy punkt odniesienia do pomiaru siły producentów matryc.

Jako zaufany dostawca w branży motoryzacyjnej, SIKAIDA koncentruje się na badaniach i rozwoju oraz produkcji wysokiej klasy matryc do montażu podłóg, wytwarzając produkty o solidnych konstrukcjach, precyzyjnym formowaniu i długiej żywotności. W naszej fabryce stosujemy w pełni cyfrowe projektowanie i precyzyjną produkcję, aby mieć pewność, że każda matryca spełnia rygorystyczne wymagania przemysłu motoryzacyjnego.

Kluczowe cechy produktu:

1. Duży rozmiar i złożona struktura

Formy te są duże (długość > 1,5 m, szerokość ≥ 1,2 m) i mają złożone wnęki. Wymagają utworzenia otworów montażowych, żeber wzmacniających i innych elementów. Zastosowano konstrukcję wielostanowiskową, integrującą procesy głębokiego tłoczenia, formowania, wykrawania i przycinania.

2. Wymagania dotyczące wysokiej precyzji i wysokiej wytrzymałości

Matryce do tłoczenia podłóg samochodowych mają tolerancje wymiarowe kontrolowane w zakresie ± 0,5 mm, przy rygorystycznych wymaganiach dotyczących płaskości i konturu. Posiadają również wyjątkowo wysoką sztywność, są odporne na odkształcenia przy tłoczeniu pod wysokim ciśnieniem i zapewniają spójność części produkowanych masowo.

3. Integracja wieloprocesowa

Forma integruje wiele procesów, takich jak głębokie tłoczenie, formowanie i przycinanie. Zoptymalizowany układ procesu ogranicza etapy produkcji, a kompatybilność z zautomatyzowanymi liniami do tłoczenia znacznie poprawia wydajność produkcji.

4. Kompletny system formowania

Matryce do tłoczenia podłóg samochodowych mają dużą konstrukcję, zawierającą podstawowe elementy, takie jak stemple i matryce. Wyposażone w zaawansowany układ pneumatyczno-hydrauliczny, działają płynnie i wydajnie, zapewniając wysoką niezawodność.

5. Zaawansowany układ chłodzenia i smarowania

Matryce do tłoczenia podłóg samochodowych są wyposażone w dopasowane kanały wody chłodzącej i wysokowydajny układ smarowania, zapewniający jednolitą temperaturę formy, poprawiający wydajność produkcji i jakość części oraz redukujący deformację części i naprężenia szczątkowe.

Materiały i zastosowania

1. Obszary zastosowań

Szeroko stosowany w produkcji nadwozi samochodów osobowych, SUV-ów, minivanów i pojazdów użytkowych.

2. Wybór materiału

Podstawa formy matryc do tłoczenia podłóg samochodowych wykorzystuje standardowe stale, takie jak stal 45 # i Q235, podczas gdy podstawowe komponenty wykorzystują wysokowęglową i chromowaną stal formierską, taką jak Cr12MoV i SKD11. Po obróbce cieplnej twardość osiąga HRC48-52, a żywotność przekracza 500 000 cykli.

Proces produkcyjny

1. Analiza symulacyjna CAE w celu wcześniejszego rozwiązania problemów związanych z formowaniem;

2. pełny projekt formy 3D zapewniający rozsądną strukturę;

3. dobór wysokiej jakości stali formierskiej;

4. obróbka zgrubna, obróbka precyzyjna, obróbka cieplna i dokładne polerowanie w celu zapewnienia precyzji;

5. montaż i próbne formowanie, debugowanie i optymalizacja, aż części spełnią standardy.

Trendy rozwojowe

1. Bardzo duża zintegrowana listwa, kompatybilna z prasami o masie powyżej 2000 ton;

2. Lekka adaptacja, kompatybilna z nowymi materiałami i zaawansowanymi procesami formowania;

3. Inteligentna cyfryzacja produkcji, umożliwiająca monitorowanie w czasie rzeczywistym i wirtualne debugowanie;

4. Aplikacje druku 3D, poprawiające wydajność produkcji i jakość skomplikowanych części.

Często zadawane pytania

P1: Jakie materiały są zwykle używane w matrycach do tłoczenia podłóg samochodowych?

A1: Na podstawę formy powszechnie stosuje się stal standardową (taką jak stal 45, Q235). Wysokowęglowa i chromowa stal formierska (taka jak Cr12MoV, SKD11) jest stosowana na kluczowe części, takie jak wnęki i rdzenie. Po obróbce cieplnej twardość może osiągnąć HRC48-52, przy wysokiej odporności na zużycie i wysokiej wytrzymałości na ściskanie.

P2: Jak długi jest cykl produkcyjny matryc do tłoczenia podłóg samochodowych?

A2: Cykl rozwoju wykrojników do montażu podłóg samochodowych jest długi (zwykle 8-15 miesięcy) i kosztowny (sięgający milionów do dziesiątek milionów RMB), co czyni go kluczowym punktem odniesienia do pomiaru kompleksowej siły firmy zajmującej się formami. W miarę rozwoju samochodów w kierunku inteligencji, elektryfikacji i zmniejszania masy wymagania techniczne dotyczące ich form będą nadal rosły.
