Matryce do tłoczenia wewnętrznego panelu bocznego samochodu

Matryce do tłoczenia wewnętrznych paneli bocznych SIKAIDA to duże, precyzyjne systemy matryc stosowane do tłoczenia wewnętrznych paneli bocznych z blachy. Stanowią one matryce rdzeniowe w produkcji nadwozi w kolorze białym i są szeroko stosowane w produkcji samochodów osobowych i pojazdów użytkowych. Produkt ten łączy w sobie wiele procesów tłoczenia, aby uzyskać jednoczęściowe formowanie wewnętrznego panelu panelu bocznego, zapewniając wydajność i spójność produkcji. Nasza fabryka w Chinach, wyposażona w zaawansowany sprzęt i profesjonalny zespół, gwarantuje stabilną i wysokiej jakości produkcję matryc.

Szczegółowe cechy produktu

1. Duża i złożona struktura

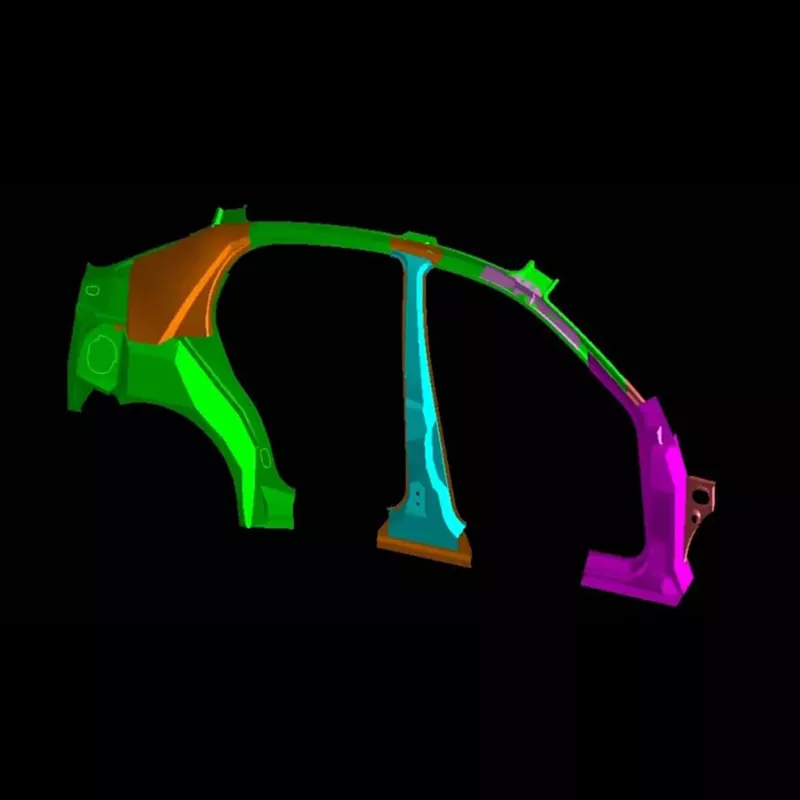

Panel wewnętrzny panelu bocznego ma duże rozmiary (ponad 800 mm długości i ponad 600 mm szerokości) i ma złożony kształt, wymagający uformowania wielu elementów. Matryce do tłoczenia wewnętrznego panelu bocznego SIKAIDA charakteryzują się wysoką precyzją powierzchni, wieloma swobodnymi powierzchniami i racjonalną konstrukcją, rozwiązując problem nierównomiernego rozkładu siły podczas tłoczenia dużych blach.

2. Wymagania dotyczące wysokiej precyzji i wysokiej jakości

Jako element zewnętrzny, panel wewnętrzny panelu bocznego musi być wolny od zadrapań, zmarszczek i innych wad. SIKAIDA ściśle kontroluje precyzję formy, osiągając chropowatość powierzchni Ra0,4 μm lub wyższą, spełniając wysokie wymagania produkcyjne.

3. Integracja wieloprocesowa

Matryce do tłoczenia wewnętrznego panelu bocznego samochodu przyjmują zintegrowaną konstrukcję wielostanowiskową, umożliwiając realizację wielu procesów, takich jak głębokie tłoczenie i przycinanie, w jednej operacji, poprawiając wydajność. W razie potrzeby można dodać zautomatyzowane funkcje transportu i kontroli online, aby osiągnąć inteligentną produkcję.

4. Precyzyjny system prowadzenia i równoważenia

Wyposażony w precyzyjny system prowadzenia, wyważania i docisku, zapewnia równomierny rozkład siły podczas tłoczenia blachy, unikając wad produktu i poprawiając współczynnik plastyczności.

5. Specjalny projekt konstrukcyjny

Wykorzystując matrycę segmentową i strukturę matrycy z możliwością szybkiej wymiany, jest kompatybilna z nowymi materiałami, takimi jak stal o wysokiej wytrzymałości i stopy aluminium, rozwiązując problemy związane z formowaniem i poszerzając zakres zastosowań.

Podstawowe cechy produktu

1. Wysoka sztywność: zastosowanie materiałów o wysokiej wytrzymałości zapewnia stabilność podczas tłoczenia o dużym tonażu i wydłuża żywotność.

2. Precyzyjne prowadzenie: Bardzo precyzyjny słupek prowadzący i system tulei prowadzących zapewniają pozycjonowanie stempla i dokładność produktu.

3. Inteligentne monitorowanie: Zintegrowane czujniki umożliwiają monitorowanie w czasie rzeczywistym i konserwację predykcyjną.

4. Szybka wymiana matryc: Modułowa konstrukcja skraca czas wymiany matryc i dostosowuje się do produkcji wielu odmian.

Scenariusze zastosowań

Matryce do tłoczenia wewnętrznego panelu bocznego samochodu są stosowane głównie w produkcji nadwozi samochodów osobowych i pojazdów użytkowych, służąc jako formy rdzeniowe do białych nadwozi i cieszą się uznaniem klientów krajowych i międzynarodowych. Jako profesjonalny dostawca, SICAIDA może zapewnić rozwiązania dostosowane do potrzeb różnych modeli pojazdów.

Proces produkcyjny

1. Analiza produktu i projektowanie procesów

Wykorzystując profesjonalne oprogramowanie do analizy odkształcalności i projektowania procesów, przewiduje i rozwiązuje potencjalne problemy.

2. Projekt formy

Wykorzystując pełne oprogramowanie do projektowania 3D, takie jak UG i CATIA, dopracowane są najdrobniejsze szczegóły, aby zapewnić precyzję i racjonalność formy.

3. Wybór materiału

Rama formy matrycy do tłoczenia bocznego panelu samochodowego wykonana jest z żeliwa o wysokiej wytrzymałości lub spawanych płyt stalowych. W kluczowych komponentach zastosowano stal narzędziową o wysokiej odporności na zużycie i wytrzymałości na ściskanie, aby zagwarantować jakość formy.

4. Precyzyjna obróbka

Obróbka zgrubna, obróbka precyzyjna, obróbka specjalna i polerowanie ręczne zapewniają precyzję formy i jakość wyglądu.

5. Montaż i debugowanie (formowanie próbne T0)

Po złożeniu forma jest testowana na maszynie, a parametry procesu są dostosowywane i optymalizowane do momentu kwalifikacji próbki.

Trendy rozwojowe:

1. Bardzo duża zintegrowana listwa: Dostosowując się do trendu zintegrowanych paneli wewnętrznych paneli bocznych, pojedynczy zestaw form może ważyć ponad 200 ton.

2. Dostosowanie do nowych zastosowań materiałów: Zoptymalizowany projekt i dobór materiałów dostosowują się do właściwości formowania nowych materiałów, aby spełnić wymagania samochodów dotyczące lekkości i wysokiej wytrzymałości.

3. Inteligentna produkcja i cyfryzacja: Wbudowane czujniki umożliwiają monitorowanie w czasie rzeczywistym, w połączeniu z technologią cyfrowego bliźniaka, skracając cykl rozwoju i redukując koszty.

4. Zastosowania wytwarzania przyrostowego (druku 3D).

Matryce do tłoczenia wewnętrznego panelu bocznego samochodu wykorzystują technologię druku 3D do tworzenia złożonych struktur, poprawiając wydajność produkcji i jakość produktu.

Często zadawane pytania

P1: Jakie materiały są zwykle używane w matrycach do tłoczenia wewnętrznego panelu bocznego samochodu?

A1: W podstawie formy zwykle wykorzystuje się żeliwo o wysokiej wytrzymałości (takie jak HT300, żeliwo sferoidalne) lub spawane konstrukcje z płyt stalowych. Kluczowe komponenty, takie jak wnęki i rdzenie, wykorzystują stal narzędziową o wysokiej zawartości węgla i chromu (taką jak Cr12MoV, DC53 itp.), zapewniającą wysoką odporność na zużycie i wysoką wytrzymałość na ściskanie.

P2: Jak długi jest cykl produkcyjny matryc do tłoczenia wewnętrznego panelu bocznego samochodu?

A2: Matryce do tłoczenia wewnętrznego panelu bocznego samochodu są kulminacją technologii, doświadczenia i kunsztu. Integrują projektowanie mechaniczne, naukę o materiałach, mechanikę plastyczności i produkcję precyzyjną. Ich cykl rozwoju jest długi (zwykle 8–15 miesięcy) i kosztowny (sięgający milionów do dziesiątek milionów RMB), co czyni je kluczowym punktem odniesienia do pomiaru wszechstronnej siły firmy produkującej formy. W miarę rozwoju nadwozi samochodowych w kierunku lekkich, wytrzymałych i inteligentnych konstrukcji, wymagania techniczne dotyczące ich form będą nadal rosły.
