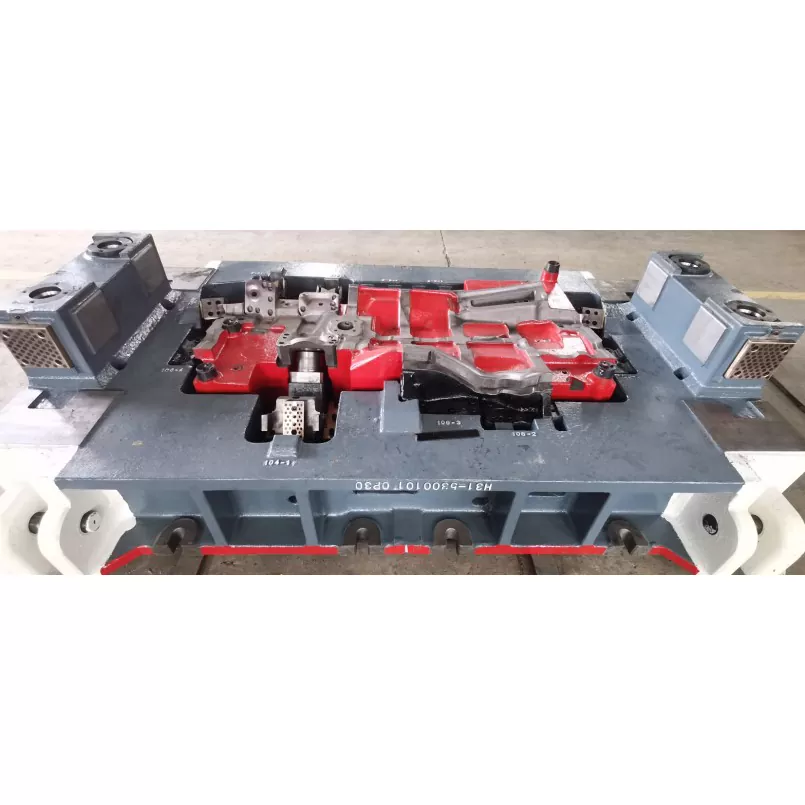

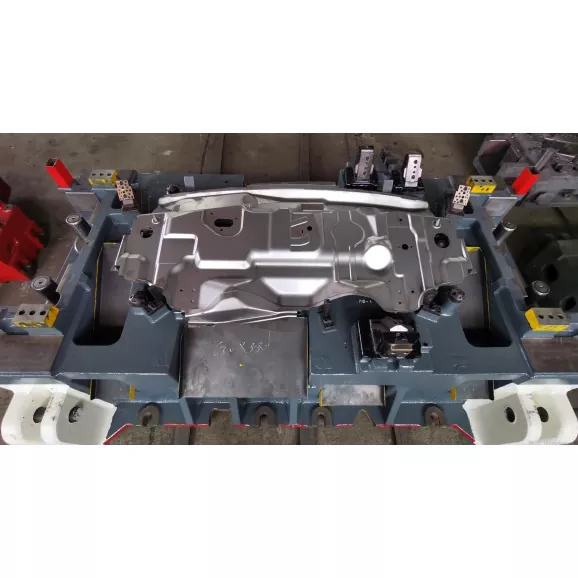

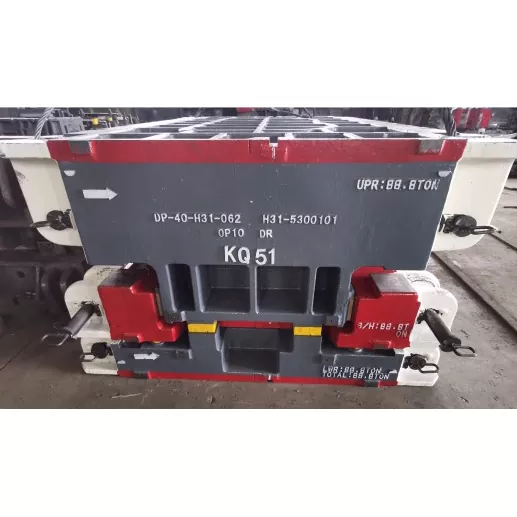

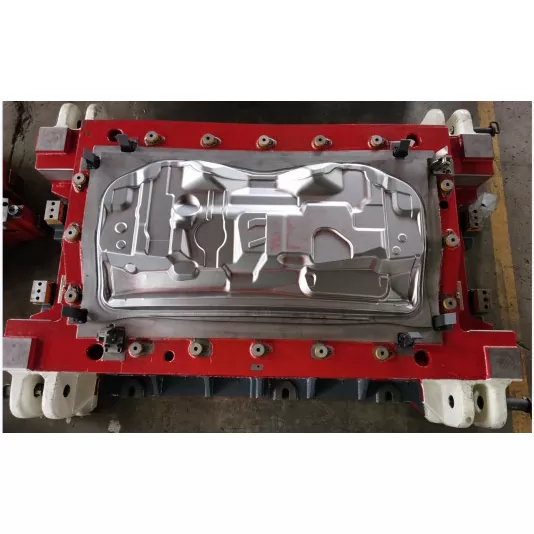

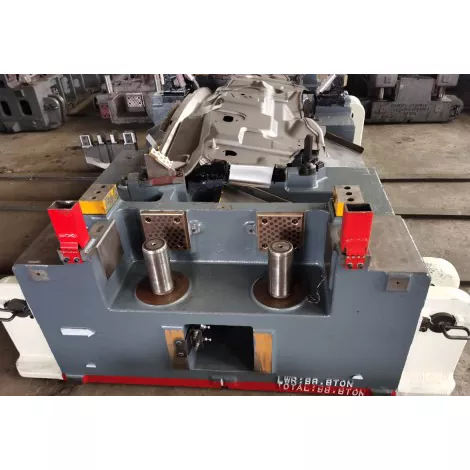

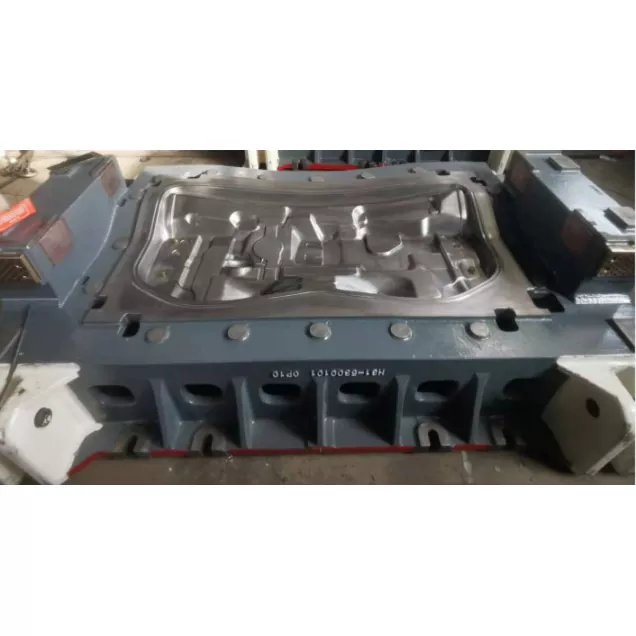

Matryce do tłoczenia przedniego panelu samochodowego

Matryce do tłoczenia przednich paneli samochodowych SIKAIDA to niezależnie opracowane, wysokiej klasy precyzyjne urządzenia, odpowiednie do masowej produkcji zespołów paneli przednich. Odpowiadając na złożoną strukturę i wysokie wymagania dotyczące montażu panelu przedniego (duże panele korpusu), matryca integruje zaawansowane technologie, aby sprostać kluczowym wyzwaniom produkcyjnym. Fabryka wyposażona jest w profesjonalny sprzęt i dedykowany zespół, który dba o to, aby jakość matryc spełniała standardy.

Szczegóły produktu

1. Formowanie struktury dużego panelu nadwozia

Precyzyjna kontrola przepływu i rozciągania materiału, kluczowa dokładność wymiarowa w granicach ±0,1mm, błąd płaskości ≤0,15mm/m; W obszarach głębokiego tłoczenia stosuje się wieloprzebiegowe formowanie progresywne, aby uniknąć wad materiałowych i poprawić wydajność.

2. Złożona technologia formowania powierzchni zakrzywionych

Matryce do tłoczenia przedniego panelu samochodowego wykorzystują formowanie hiperboloidalne i regulowaną strukturę profilu. W połączeniu z analizą CAE i optymalizacją procesów rozwiązuje problemy takie jak marszczenie i pękanie, osiągając dokładność powierzchni w granicach ±0,05 mm, zapewniając kompatybilność z sąsiednimi komponentami.

3. Zintegrowany projekt belki wzmacniającej

Panel czołowy i belka wzmacniająca są zintegrowane w technologii Split-Cacity, dostosowując się do materiałów o wysokiej wytrzymałości i zapewniając dokładność geometryczną belki wzmacniającej (prostość ≤0,1mm/m, równoległość ≤0,15mm).

4. Zintegrowane formowanie wieloskładnikowe

Zintegrowano wiele procesów, kończąc formowanie wieloelementowe w jednej operacji tłoczenia; modułowa konstrukcja i szybka zmiana formy dostosowują się do produkcji o wielu specyfikacjach, osiągając stopień wykorzystania materiału ≥80% i poprawiając wydajność produkcji.

5. Wysoka precyzja i bezpieczeństwo

Precyzyjne prowadzenie i sterowanie ze sprzężeniem zwrotnym ciśnienia zapewniają krytyczną dokładność otworu w zakresie ± 0,05 mm; zoptymalizowana konstrukcja konstrukcyjna zapewnia zaprojektowane odkształcenie podczas zderzeń, gwarantując bezpieczeństwo pasażerów.

6. Inteligentna kontrola i optymalizacja procesu

Matryce do tłoczenia przedniego panelu samochodowego wykorzystują oprogramowanie CAE do optymalizacji projektu, wykorzystując trzypętlowy system sterowania i inteligentny system monitorowania do monitorowania stanu formowania w czasie rzeczywistym, zapewniając stabilną jakość produktu.

Cechy produktu i zastosowania

1. Pojazdy osobowe: Zapewnia sztywność nadwozia i bezpieczeństwo kolizji, spełniając wymagania dotyczące uszczelnienia zewnętrznego;

2. Pojazdy użytkowe: wytrzymują duże uderzenia, zapewniając niezawodność i trwałość konstrukcji;

3. SUV-y/pojazdy terenowe: dostosowuje się do dużych komór silnika, poprawiając ochronę przodu;

4. Pojazdy elektryczne: dostosowuje się do specjalnych wymagań, takich jak zestawy akumulatorów i kanały chłodzące, biorąc jednocześnie pod uwagę lekką konstrukcję;

5. Samochody wyścigowe/samochody wyczynowe: spełniają wymagania aerodynamiczne, lekkie i wysokiej sztywności;

6. Ciężarówki/autobusy: dostosowuje się do dużych pojazdów, zapewniając nośność i bezpieczeństwo kolizji.

Wprowadzenie do procesu produkcyjnego

1. Projektowanie i analiza produktu

Profesjonalne oprogramowanie służy do analizy odkształcalności i optymalizacji procesów w celu określenia optymalnych parametrów, zrównoważenia bezpieczeństwa i dokładności montażu.

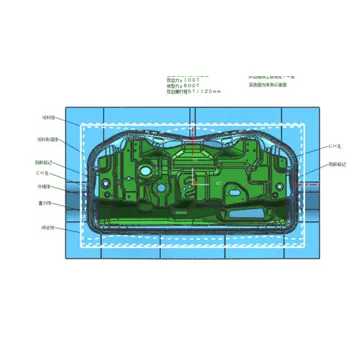

2. Projekt struktury formy

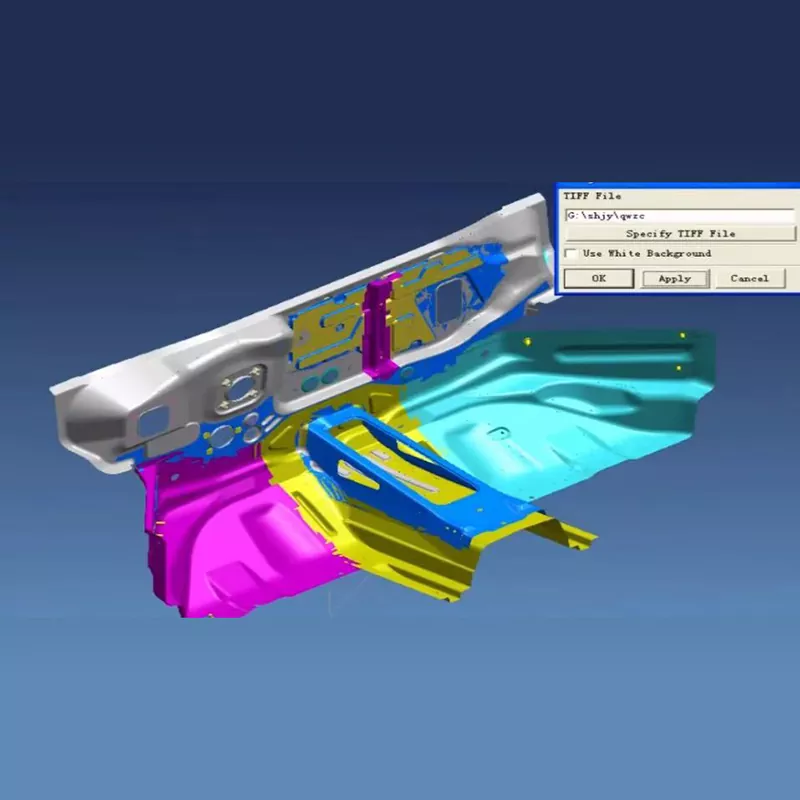

Pełny projekt 3D, modułowa konstrukcja, łatwa konserwacja, możliwość dostosowania do zautomatyzowanej produkcji i pracy zrobotyzowanej.

3. Wybór i przygotowanie materiału

- Części robocze: wybrano stal formierską o wysokiej twardości ze specjalnym stopem stosowanym w obszarach głębokiego tłoczenia;

- Podstawa formy/części standardowe: Wybrano stal wysokiej jakości, aby zapewnić wytrzymałość i precyzję;

- Obróbka powierzchniowa: azotowanie, twarde chromowanie itp. w celu zmniejszenia tarcia i przyczepności.

4. Proces precyzyjnej obróbki

Obróbka zgrubna pozwala na naddatek na obróbkę wykańczającą. Wykańczanie odbywa się przy użyciu wysokiej klasy sprzętu, uzyskując chropowatość powierzchni Ra0,2, dokładność położenia otworu ± 0,01 mm i twardość ≥HV950 po obróbce wzmacniającej powierzchnię.

5. Montaż i debugowanie

Precyzyjny montaż, debugowanie parametrów na maszynie, kontrola pierwszej sztuki i produkcja próbna partii zapewniają stabilność i niezawodność formy.

Trendy rozwojowe

1. Lekkość i wysoka wytrzymałość: dostosowanie do nowych materiałów i zastosowanie zaawansowanych procesów, równoważenie lekkości i bezpieczeństwa;

2. Optymalizacja precyzji i bezpieczeństwa: rozwój w kierunku precyzji na poziomie mikrona, wzmocnienie wykrywania online i optymalizacja kolizji;

3. Elastyczna produkcja: szybka zmiana formy (≤15 minut), możliwość dostosowania do produkcji wielogatunkowej w małych partiach;

4. Debugowanie cyfrowe: połączenie cyfrowych bliźniaków w celu skrócenia cykli programistycznych o ponad 30%;

5. Ekologiczna produkcja: przyjazna dla środowiska i energooszczędna, dostosowująca się do potrzeb pojazdów o nowej energii.

Często zadawane pytania

P1: Jakie materiały są zwykle używane w matrycach do tłoczenia przedniego panelu samochodowego?

A1: Części robocze wykorzystują głównie stale formierskie o wysokiej twardości, takie jak SKD11, Cr12MoV i DC53. Do głębokiego tłoczenia części formujących i obszarów formowania belek wzmacniających stosuje się stal szybkotnącą metalurgii proszków lub węglik spiekany. W ramie formy zastosowano stale konstrukcyjne, takie jak stal 45 i Q235, a części standardowe, takie jak słupy prowadzące i tuleje prowadzące, wykorzystują stal łożyskową GCr15. W przypadku bardzo wymagających zakrzywionych powierzchni formujących czasami stosuje się powłoki ceramiczne lub diamentowe, aby zapewnić odporność na zużycie i żywotność formy.

P2: Jak długi jest cykl produkcyjny form montażowych przednich pasów samochodowych?

Odpowiedź 2: W zależności od wymagań dotyczących złożoności i precyzji montażu przedniego pasa, cykl produkcyjny wynosi zazwyczaj 16–24 tygodni. Standardowe formy do montażu przedniego pasa zajmują około 16 tygodni, złożone zakrzywione formy do montażu przedniego pasa zajmują 20 tygodni, a bardzo duże lub lekkie formy do montażu przedniego pasa mogą wymagać ponad 24 tygodni. Konkretny cykl zależy od złożoności konstrukcji czołowej deski rozdzielczej, trudności w tworzeniu zakrzywionej powierzchni i wymagań dotyczących bezpieczeństwa kolizji.

P3: Jaka jest żywotność form?

A3: W normalnych warunkach użytkowania i konserwacji żywotność form do tłoczenia przedniego panelu może osiągnąć ponad 300 000 cykli. Dzięki doborowi wysokiej jakości materiałów, odpowiedniej obróbce cieplnej i precyzyjnej obróbce żywotność niektórych form może osiągnąć 500 000 cykli. Obszary narażone na duże zużycie, takie jak obszary formowania głębokotłocznego, powierzchnie formujące belki wzmacniające i powierzchnie zakrzywione, wymagają regularnej konserwacji i wymiany, aby zapewnić jakość produktu i stabilność formowania.

P4: W jaki sposób gwarantuje się precyzję i bezpieczeństwo zespołu przedniego pasa?

A4: Optymalizując parametry procesu formowania za pomocą analizy CAE, stosując precyzyjny system prowadzenia, kontrolując sprężynowanie materiału i rozkład grubości oraz regularnie kontrolując i utrzymując precyzję formy, dokładność wymiarową zespołu panelu przedniego można kontrolować w zakresie ± 0,1 mm, a płaskość współpracujących powierzchni może sięgać w granicach 0,15 mm/m. Jednocześnie rozsądny projekt konstrukcyjny i proces obróbki cieplnej zapewniają, że zespół panelu przedniego ma wystarczającą wytrzymałość konstrukcyjną i bezpieczeństwo kolizji.

P5: Jakie są kluczowe punkty kontrolne w procesie produkcyjnym matryc do tłoczenia przedniego panelu samochodowego?

A5: Kluczowe punkty kontrolne w produkcji form do montażu panelu przedniego obejmują: ① Precyzyjną obróbkę profili o dużych powierzchniach pokrywy w celu zapewnienia płaskości i dokładności powierzchni; ② Wzmocnienie jakości formowania konstrukcji belkowych w celu zapewnienia pozycji i wytrzymałości; ③ Kontrola przepływu materiału na skomplikowanych zakrzywionych powierzchniach, aby uniknąć powstawania defektów; ④ Precyzyjna obróbka otworów montażowych w celu zapewnienia dokładności montażu; ⑤ Proces obróbki cieplnej zapewniający twardość i wytrzymałość. Każdy punkt kontrolny wymaga ścisłej kontroli jakości i kontroli procesu, zwłaszcza precyzyjnej kontroli dużych pokryw i złożonych zakrzywionych struktur powierzchniowych.
