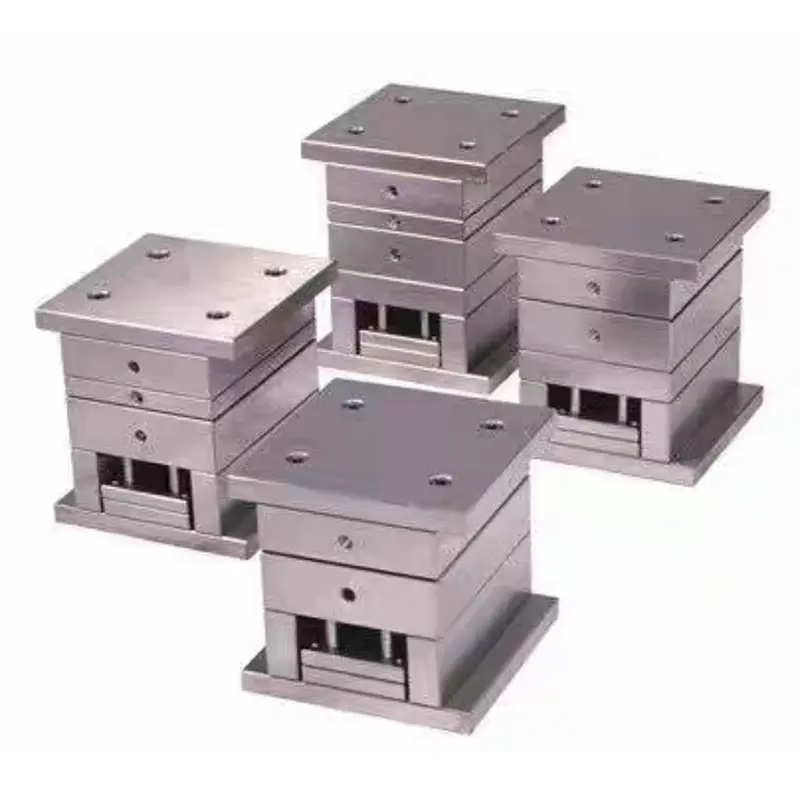

Bardzo precyzyjna podstawa formy do małych bramek

Podstawa formy SIKAIDA o ultrawysokiej precyzji z małą bramką została zaprojektowana specjalnie do trójpłytowych form wtryskowych, odpowiednich do produkcji komponentów o wysokiej wartości w przemyśle elektronicznym, motoryzacyjnym, medycznym i optycznym. Łączy w sobie wysoką sztywność, pozycjonowanie na poziomie mikronów, stabilną kontrolę temperatury i technologię automatycznego wyrzucania, aby uzyskać wysokiej jakości, spójne formowanie bez linii spawów i śladów skurczu. W podstawie formy zastosowano unikalną konstrukcję gorących kanałów z zaworem iglicowym, umożliwiającą wielopunktowy wtrysk i precyzyjną kontrolę przepływu stopu, zapewniając produkty wolne od defektów i czyniąc z niej kluczowy element wyposażenia w wysokiej klasy produkcji.

Kluczowe cechy techniczne

1. Precyzyjny system prowadzenia

W podstawie formy o bardzo wysokiej precyzji do małych bramek zastosowano precyzyjne prowadnice rolkowe i suwaki liniowe w połączeniu z precyzyjnie szlifowanymi tulejami prowadzącymi, co zapewnia płynne otwieranie i zamykanie formy oraz wysoką powtarzalność. Luz jest kontrolowany w zakresie 0,01 mm, skutecznie eliminując defekty wypływu i zadziorów spowodowane luzem prowadnicy.

2. Inteligentny system kontroli temperatury

Integrując wielopunktowe czujniki temperatury i inteligentny moduł sterujący, dokładność temperatury formy jest kontrolowana w zakresie ± 1 ℃. Niezależna kontrola temperatury w strefie pozwala na precyzyjną regulację temperatury różnych części produktu, optymalizując przepływ stopu i zmniejszając naprężenia szczątkowe.

3. System gorących kanałów z zaworem iglicowym

Wykorzystując wysoce precyzyjny system gorących kanałów z zaworem iglicowym, umożliwia wtrysk wielopunktowy i sterowanie sekwencyjne. Czas reakcji otwarcia zaworu iglicowego wynosi ≤0,1 sekundy, skutecznie zapobiegając cofaniu się stopu i tworzeniu się sznurków, odpowiedni dla produktów o wysokiej przezroczystości i rygorystycznych wymaganiach dotyczących wyglądu.

4. Projekt konstrukcyjny o wysokiej sztywności

Podstawa formy o bardzo wysokiej precyzji z małą bramką wykorzystuje stal stopową o wysokiej wytrzymałości, jest poddawana wyżarzaniu odprężającemu i zawiera zoptymalizowany układ żeber oraz analizę elementów skończonych w celu ulepszenia projektu. Skutkuje to minimalnymi odkształceniami pod wtryskiem pod wysokim ciśnieniem, równomiernym rozkładem siły zwarcia i dłuższą żywotnością formy.

5. Zautomatyzowany system wyrzucania

Wyposażony w precyzyjny synchroniczny mechanizm wyrzutu, prędkość wyrzutu i skok są precyzyjnie regulowane. Samosmarujące prowadnice zapewniają płynne wyrzucanie bez zacięć, równomierną siłę wyjmowania z formy oraz zmniejszone ryzyko deformacji i uszkodzenia produktu.

Zastosowania produktu:

1. Elektronika i komunikacja: Ramki do telefonów komórkowych, złącza, radiatory

2. Przemysł motoryzacyjny: czujniki, deski rozdzielcze, elementy oświetlenia

3. Wyroby medyczne: Strzykawki, separatory krwi, sprzęt diagnostyczny

4. Elementy optyczne: soczewki, filtry, panele wyświetlacza

Proces produkcyjny:

1. Analiza projektu i symulacja

Wykorzystując profesjonalne oprogramowanie CAE, takie jak Moldflow i ANSYS, przeprowadzane są analizy przepływu formy, wytrzymałości konstrukcyjnej i analizy termodynamiczne w celu przewidywania ryzyka formowania oraz optymalizacji układu wlewów i układu chłodzenia.

2. Precyzyjna obróbka

- Obróbka zgrubna: Duże frezarki CNC obrabiają powierzchnie odniesienia i kontury, pozostawiając naddatek na wykończenie.

- Obróbka cieplna: Kluczowe elementy poddawane są wyżarzaniu odpuszczającemu i odprężającemu, aby zapewnić stabilność materiału i właściwości mechaniczne.

- Obróbka wykańczająca: Szybka obróbka CNC pozwala uzyskać bardzo precyzyjne powierzchnie o chropowatości powierzchni Ra 0,8 μm.

- Obróbka powierzchniowa: Kluczowe współpracujące powierzchnie poddawane są precyzyjnemu szlifowaniu i polerowaniu, aby zapewnić gładkie i odporne na zużycie ruchome części.

3. Montaż i debugowanie

- Do montażu komponentów wykorzystuje się klucze dynamometryczne do kontrolowania napięcia wstępnego łącznika.

- Niezależne debugowanie układów hydraulicznych, kontroli temperatury i wyrzutu zapewnia normalne funkcjonowanie.

- Formowanie próbne T0 optymalizuje parametry procesu i naprawia formę, aż produkt spełni standardy.

Trendy rozwojowe

1. Inteligentna integracja

Głęboko integruje technologie IoT i AI w celu zapewnienia wzajemnych połączeń sprzętu, gromadzenia danych i samooptymalizacji procesów. Obsługuje konserwację predykcyjną i alarmy o anomaliach, poprawiając wydajność produkcji i stabilność produktu podstawy formy o bardzo wysokiej precyzji do małych bramek.

2. Zastosowanie technologii mikrospieniania

W połączeniu z systemem wtrysku płynu nadkrytycznego zapewnia lekkość i lepszą jakość powierzchni, rozwiązuje problem skurczu w grubościennych produktach i zmniejsza zużycie materiału o ponad 30%.

3. Aplikacja cyfrowego bliźniaka

Wirtualny system form został zbudowany w celu optymalizacji parametrów procesu i przewidywania awarii w środowisku wirtualnym, zmniejszając liczbę próbnych wyprasek i skracając cykl rozwoju.

4. Integracja wytwarzania przyrostowego

Technologia druku 3D z metalu stosowana jest do produkcji złożonych kanałów wody chłodzącej i gorących kanałów, przełamując tradycyjne ograniczenia przetwarzania, poprawiając wydajność chłodzenia, skracając cykl produkcyjny i zmniejszając zużycie energii.

Często zadawane pytania

P1: Do jakich rodzajów formowania wtryskowego nadaje się przede wszystkim podstawa formy o bardzo wysokiej precyzji do małych bramek?

A1: Podstawy form z małymi bramkami szczególnie nadają się do formowania precyzyjnych części z tworzyw sztucznych o rygorystycznych wymaganiach dotyczących wyglądu, takich jak złącza elektroniczne, soczewki optyczne i obudowy urządzeń medycznych. Nadają się szczególnie do produktów wymagających braku linii spawów, śladów skurczu i wysokiej jakości powierzchni.

P2: Jaki jest cykl produkcyjny w przypadku korzystania z małej podstawy formy bramowej?

A2: Cykl rozwoju małej podstawy formy do bramy wynosi zazwyczaj 4-8 tygodni, w zależności od wymagań złożoności i precyzji produktu. Chociaż początkowa inwestycja jest wyższa, jej wysoka wydajność produkcji i doskonała jakość produktu skutkują znaczną długoterminową opłacalnością.

P3: Jakie są zalety podstaw form o drobnej bramie w porównaniu z tradycyjnymi formami?

A3: W porównaniu z tradycyjnymi formami podstawy form z precyzyjną bramką oferują takie zalety, jak wyższa precyzja produktu, lepsza jakość powierzchni, wyższa wydajność produkcji i wyższy stopień automatyzacji. System gorących kanałów z zaworem iglicowym skutecznie pozwala uniknąć wad produktu, ogranicza etapy obróbki końcowej i poprawia wykorzystanie materiału, dzięki czemu jest szczególnie odpowiedni do zastosowań produkcyjnych o dużej objętości i wysokiej jakości.
