Matryce do tłoczenia małych wsporników samochodowych

Małe wsporniki samochodowe to krytyczne elementy nośne stosowane do podpierania zespołów, ustalania pozycji, łączenia konstrukcji i przenoszenia obciążeń. Matryce do tłoczenia małych wsporników SIKAIDA są specjalnie zaprojektowane do różnych precyzyjnych wsporników, takich jak wsporniki do silników i zawieszeń, integrując złożone wsparcie i precyzyjne pozycjonowanie otworów, aby spełnić rygorystyczne wymagania produkcji motoryzacyjnej.

Podstawowe cechy produktu

1. Formowanie złożonej konstrukcji wsporczej

Pomimo kompaktowych rozmiarów i złożonej konstrukcji zamków, formy SIKAIDA, poprzez precyzyjną symulację i kompensację sprężynowania, kontrolują krytyczne wymiary w zakresie ± 0,1 mm, zapewniając płaskość, dokładność otworów i sztywność konstrukcyjną spełniające standardy.

2. Wysoka wytrzymałość i wysoka sztywność

Podstawowe elementy matryc do tłoczenia małych wsporników samochodowych wykorzystują stale formierskie o wysokiej twardości, takie jak SKD11 i Cr12MoV, osiągające twardość HRC 48–52 po obróbce cieplnej. Dzięki temu są w stanie wytrzymać obciążenia udarowe o wysokiej częstotliwości, a ich żywotność przekracza 500 000 cykli, zapewniając stabilną nośność.

3. Wielofunkcyjny zintegrowany projekt

Integrując wiele procesów, takich jak tłoczenie, gięcie i wykrawanie, oraz włączając mechanizmy, takie jak bloki ślizgowe i sprężyny azotowe, złożone przetwarzanie można zakończyć jednym pociągnięciem, znacznie poprawiając wydajność produkcji i jakość produktu.

4. Precyzyjne rozmieszczenie otworów i system połączeń

Dokładność otworu montażowego sięga ± 0,05 mm, a chropowatość ścianki otworu Ra 0,8. Zoptymalizowane konstrukcje połączeń kołnierzowych i nitowych zapewniają bezpieczne i nieluzujące się połączenie wspornika, gwarantując długotrwałe i niezawodne użytkowanie pojazdu.

5. Inteligentne zagnieżdżanie i optymalizacja CAE

Wykorzystując oprogramowanie CAE, takie jak AutoForm, do optymalizacji zagnieżdżania, wykorzystanie materiału wzrasta do ponad 85%, skutecznie redukując wady powstałe na skutek formowania i zmniejszając ilość odpadów.

Obszary zastosowań

Wykrojniki samochodowe SIKAIDA do małych wsporników mają szerokie zastosowanie, obejmujące produkcję wsporników silnika, zawieszenia, deski rozdzielczej, siedzeń, akumulatora, drzwi i układu wydechowego.

Proces produkcyjny

1. Projektowanie produktu i analiza CAE

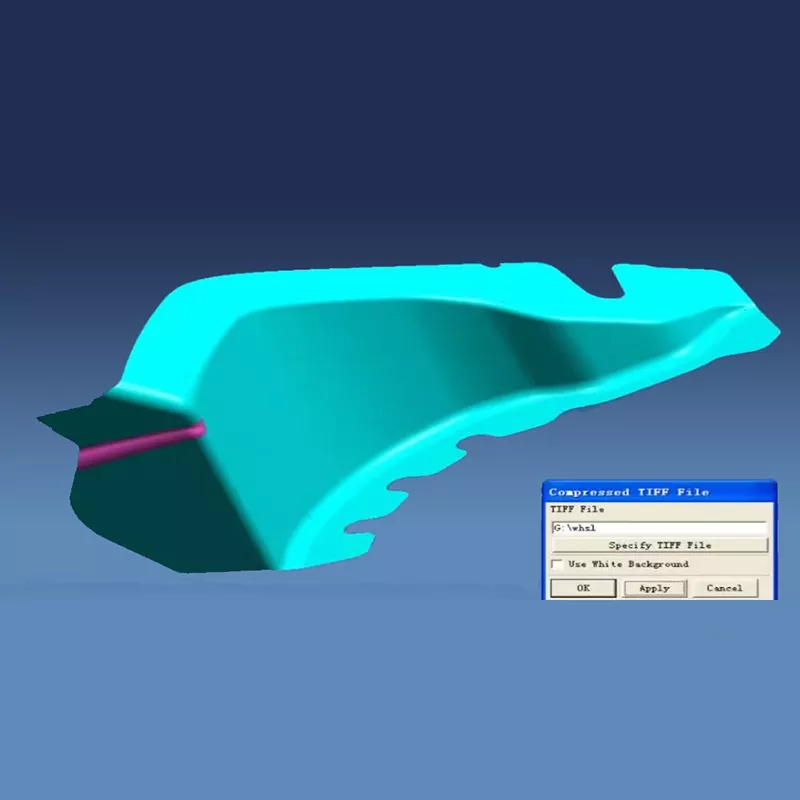

Tworzenie symulacji i optymalizacja procesów odbywa się przy użyciu oprogramowania CAE w celu identyfikacji potencjalnych defektów i określenia optymalnego rozwiązania, zapewniającego pomyślną produkcję form.

2. Projekt 3D struktury formy

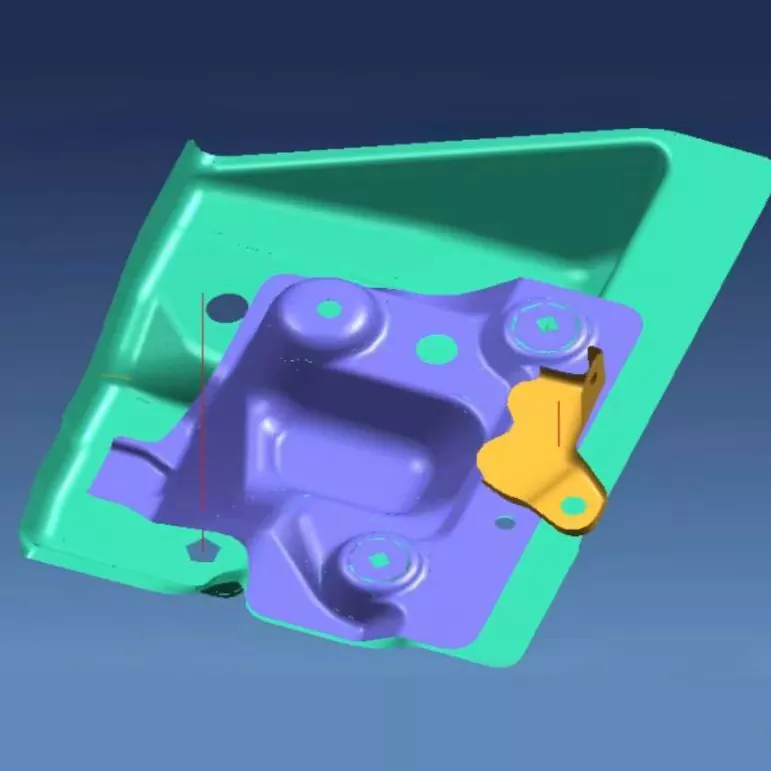

Matryce do tłoczenia małych wsporników samochodowych wykorzystują pełne oprogramowanie do projektowania 3D, takie jak UG i CATIA, w celu udoskonalenia wnęk, systemów prowadnic i innych komponentów, zapewniając racjonalną strukturę formy i łatwość konserwacji.

3. Wybór materiału

Części robocze wykonane są z twardej stali formierskiej, takiej jak SKD11, podstawa formy wykonana jest ze stali 45 poddanej obróbce cieplnej, części standardowe wykorzystują stal łożyskową GCr15, a części wykrawające wykorzystują stal szybkotnącą lub węglik spiekany, aby zapewnić precyzję i trwałość.

4. Precyzyjna obróbka

Obróbka zgrubna pozwala na naddatki, a obróbka precyzyjna zapewnia dokładność. Obróbka powierzchniowa, taka jak azotowanie i twarde chromowanie, dodatkowo zwiększa twardość formy i odporność na zużycie, gwarantując jakość produktu.

5. Montaż i debugowanie

Po precyzyjnym montażu matryce do tłoczenia małych wsporników samochodowych poddawane są próbnemu prasowaniu i debugowaniu. Kontrola pierwszej sztuki i produkcja próbna partii weryfikują dokładność, stabilność i niezawodność formy.

Często zadawane pytania

P1: Jakie materiały są zwykle używane w matrycach do tłoczenia małych wsporników samochodowych?

A1: Części robocze wykorzystują głównie stale formierskie o wysokiej twardości, takie jak SKD11, Cr12MoV i DC53. W ramie formy zastosowano stale konstrukcyjne, takie jak stal 45 i Q235. W standardowych częściach, takich jak słupki prowadzące i tuleje, zastosowano stal łożyskową GCr15. W obszarach narażonych na duże zużycie, takich jak dziurowanie, czasami stosuje się twardy stop lub stal szybkotnącą, aby zapewnić wytrzymałość, twardość i trwałość formy.

P2: Jak długi jest cykl produkcyjny małych form wspornikowych dla branży motoryzacyjnej?

A2: W zależności od złożoności formy i wymagań dotyczących precyzji cykl produkcyjny wynosi zazwyczaj 10–18 tygodni. Produkcja prostych form zamków zajmuje około 10 tygodni, średnio skomplikowanych form zamków zajmuje 14 tygodni, a precyzyjnych, złożonych form zamków może wymagać 18 tygodni lub więcej. Konkretny cykl zależy od złożoności konstrukcji wspornika, wymagań dotyczących dokładności otworów i trudności procesu obróbki.

P3: Jaka jest żywotność matryc do tłoczenia małych wsporników samochodowych?

A3: W normalnych warunkach użytkowania i konserwacji żywotność matryc do tłoczenia małych wsporników może osiągnąć ponad 500 000 cykli. Dzięki doborowi wysokiej jakości materiałów, odpowiedniej obróbce cieplnej i precyzyjnej obróbce żywotność niektórych matryc może sięgać 1 miliona cykli. Zwłaszcza w przypadku części ulegających szybkiemu zużyciu, takich jak wykrawanie, wymagana jest regularna konserwacja i wymiana, aby zapewnić jakość produktu.

P4: Jak zapewnić dokładność i działanie wsparcia tłoczonych nawiasów?

A4: Dzięki analizie CAE w celu optymalizacji parametrów procesu, przyjęciu precyzyjnych systemów prowadzących, kontroli sprężynowania materiału oraz regularnemu sprawdzaniu i utrzymywaniu dokładności matrycy, dokładność wymiarową wspornika można kontrolować w zakresie ± 0,1 mm, a płaskość powierzchni nośnej może osiągnąć 0,05 mm/m. Jednocześnie rozsądny projekt konstrukcyjny i procesy obróbki cieplnej zapewniają, że wspornik ma wystarczającą sztywność nośną i wytrzymałość połączenia.

P5: Jakie są kluczowe punkty kontrolne w procesie produkcji form wsporników?

A5: Kluczowe punkty kontrolne w produkcji form wsporników obejmują: ① Precyzyjną obróbkę otworów w celu zapewnienia dokładności otworu montażowego; ② Obróbka powierzchni wsparcia w celu zapewnienia płaskości i gładkości; ③ Tworzenie struktury połączenia w celu zapewnienia wytrzymałości połączenia; ④ Proces obróbki cieplnej zapewniający twardość i wytrzymałość; ⑤ Montaż i debugowanie w celu zapewnienia dokładności formy i stabilności operacyjnej. Każdy punkt kontrolny wymaga ścisłej kontroli jakości i kontroli procesu.
