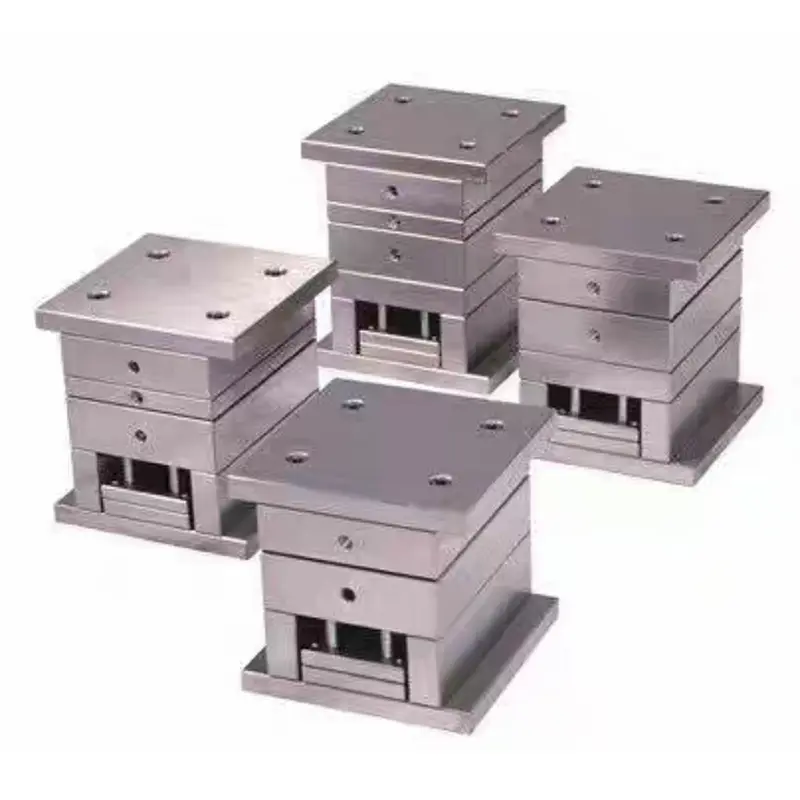

Standardowa precyzyjna podstawa formy z dużą bramą

Standardowa, precyzyjna podstawa formy z dużą bramą SIKAIDA została specjalnie zaprojektowana do dwupłytowych systemów formowania wtryskowego. Wykorzystuje dużą bramę zapewniającą stabilny przepływ stopu i wygodną obsługę, co czyni go opłacalnym wyborem do masowej produkcji średnio precyzyjnych części z tworzyw sztucznych. Jako niezawodny dostawca SIKAIDA przestrzega międzynarodowych standardów, zapewniając wymienność i spójność produktów oraz zapewniając usługi szybkiej dostawy globalnym nabywcom.

Cechy konstrukcyjne

Ta standardowa, precyzyjna podstawa formy z dużą bramą ma konstrukcję dwupłytową złożoną ze standardowych elementów, takich jak stała płyta podstawy formy i ruchoma płyta podstawy formy. Wyposażony w precyzyjne słupki prowadzące i tuleje, zapewnia dokładne ustawienie wnęki i rdzenia. Konstrukcja z dużą bramą pozwala stopowi bezpośrednio wejść do komory, co skutkuje niskimi oporami przepływu, stabilnym wypełnieniem i zgodnością z głównymi standardami, takimi jak LKM, HASCO i DME, zapewniając dużą wymienność.

Aplikacje

Standardowa, precyzyjna podstawa formy z dużą bramą nadaje się do formowania wtryskowego większości tworzyw termoplastycznych, takich jak PP i ABS, spełniając wymagania średniej precyzji klas IT7-IT8. Jest szeroko stosowany w produkcji obudów urządzeń gospodarstwa domowego, części wnętrz samochodów, obudów produktów elektronicznych i towarów codziennego użytku, takich jak wiadra plastikowe.

Zalety produkcyjne

Seria podstaw form SIKAIDA oferuje znaczące zalety: Pod względem kosztów, uproszczone procesy i wysokie wykorzystanie standardowych części redukują koszty o 30% - 50% w porównaniu z formami o wysokiej precyzji; pod względem czasu cyklu wysoka standaryzacja pozwala na realizację produkcji w ciągu 15-25 dni, skracając czas o ponad 40% w porównaniu do niestandardowych form o wysokiej precyzji; jeśli chodzi o konserwację, prosta konstrukcja i ustandaryzowane komponenty ułatwiają codzienną konserwację i skracają przestoje.

Parametry techniczne

Standardowa precyzja: podstawa formy z dużą bramą, klasa precyzyjna IT7-IT8, chropowatość powierzchni Ra 0,8-1,6 μm; podstawa formy wykonana ze stali 45 # lub wstępnie hartowanej stali P20, wnęka i rdzeń wykonane z P20, 718H i innych stali formierskich; rozstaw kanałów wody chłodzącej 80-120 mm, rozstaw mechanicznych kołków wypychających 150-200 mm, odpowiedni do wtryskarek 50-500 ton.

Proces produkcyjny

1. Etap projektowania

Na etapie projektowania wykorzystuje się oprogramowanie takie jak UG i SolidWorks do ukończenia modelowania 3D i projektowania wnęki/rdzenia, wygenerowania listy standardowych części i ich zamówienia, a także rysunków wyjściowych, które wspomagają późniejsze przetwarzanie.

2. Etap przetwarzania

Etap obróbki składa się z trzech części: obróbki zgrubnej w celu usunięcia nadmiaru materiału, obróbki płaszczyzn i otworów głównych części; obróbka wykańczająca przy użyciu szybkiej obróbki CNC precyzyjnych części w celu zapewnienia płaskości powierzchni podziału i dokładności kanałów wody chłodzącej; obróbka powierzchni obejmuje odpuszczanie wnęki i rdzenia, dokładne szlifowanie powierzchni podziału i polerowanie powierzchni zewnętrznej, jeśli to konieczne.

3. Montaż i debugowanie

Montaż i debugowanie rozpoczyna się od zainstalowania standardowych komponentów, takich jak słupki prowadzące i tuleje prowadzące. Po sprawdzeniu układu chłodzenia pod kątem szczelności za pomocą wody, na wtryskarce uruchamiana jest próbna forma w celu dostosowania parametrów. Produkcja masowa może rozpocząć się po przejściu kontroli pierwszej sztuki.

Trendy rozwojowe

Rozwój standardowej, precyzyjnej podstawy formy z dużą bramą wykazuje cztery główne trendy: standaryzacja i modularyzacja poprawiają wymienność i skracają czas cyklu; wysokowydajna technologia przetwarzania zwiększa precyzję i wydajność; inteligentna produkcja umożliwia monitorowanie i optymalizację produkcji; a lekka i energooszczędna konstrukcja zmniejsza koszty i zużycie energii.

SIKAIDA Standardowa precyzyjna podstawa formy z dużą bramą łączy w sobie prostotę, wydajność i oszczędność, dzięki czemu jest podstawowym elementem wyposażenia do ogólnego formowania wtryskowego tworzyw sztucznych. Wykorzystując swoje profesjonalne fabryki w Chinach, SIKAIDA stale optymalizuje jakość, dostarczając stabilne i opłacalne rozwiązania w zakresie baz form dla globalnego przemysłu produkcyjnego.
