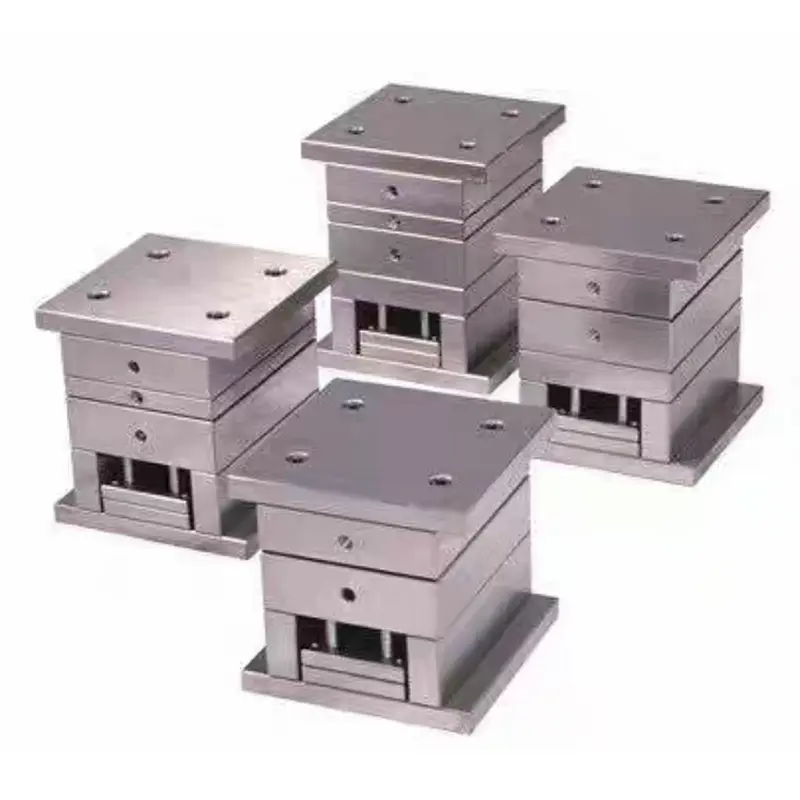

Standardowa, uproszczona, precyzyjna podstawa formy z małą bramką

Ta standardowa, uproszczona, uproszczona podstawa formy z małą bramką ma trójpłytową strukturę z bramką punktową, zoptymalizowaną w porównaniu z tradycyjnymi podstawami form z drobną bramką. Eliminuje się zbędne mechanizmy pomocnicze, upraszczając konstrukcję przy jednoczesnym zachowaniu podstawowych funkcji. Wyprodukowany w chińskiej fabryce integrującej badania i rozwój, produkcję i kontrolę jakości, jest zaufanym dostawcą w branży formowania tworzyw sztucznych. Produkt nadaje się do masowych wyrobów z tworzyw sztucznych o prostych kształtach i jednolitej grubości ścianek. Wysoka opłacalność i stabilność sprawiły, że jest popularny w różnych gałęziach przemysłu.

Kluczowe funkcje

1. Cechy konstrukcyjne

- Struktura trójpłytowa: składa się ze stałej płyty, ruchomej płyty i płyty wypychacza, ze słupkami prowadzącymi i tulejami zapewniającymi precyzyjne prowadzenie; wtrysk jednopunktowy z zasuwą punktową, krótka droga przepływu, minimalne pozostałości, odpowiedni do małych produktów.

- Uproszczona konstrukcja: Eliminuje złożone mechanizmy pomocnicze, co skutkuje prostą strukturą i zmniejszonymi kosztami i złożonością produkcji.

- Standardowa precyzja: Dokładność wymiarowa ± 0,05 mm, chropowatość powierzchni ≤Ra0,8 μm, spełniająca wymagania ogólnych części z tworzyw sztucznych bez dodatkowej obróbki.

2. Modułowa konstrukcja standardowa: Standardowa, uproszczona, precyzyjna podstawa formy do małych bramek przyjmuje międzynarodowe standardy, takie jak LKM i HASCO, z popularnymi modelami, takimi jak 2020 i 2025, umożliwiając szybką konfigurację i wymianę; modułowa konstrukcja ułatwia konserwację i wydłuża żywotność.

3. Projekt układu chłodzenia: Konwencjonalny projekt obiegu wody chłodzącej zapewnia umiarkowaną wydajność i prosty układ, spełniając wymagania dotyczące chłodzenia, jednocześnie ułatwiając przetwarzanie i konserwację, redukując późniejsze koszty.

4. Zalety bramki punktowej: Średnica bramki punktowej 0,5-2 mm, minimalne i łatwo usuwalne ślady, nadaje się do tworzyw sztucznych o dobrej płynności, takich jak PP i ABS, zapewniając jakość produktu.

Aplikacje

Standardowa, precyzyjna, uproszczona podstawa formy do małych bramek nadaje się do masowej produkcji wyrobów z tworzyw sztucznych, takich jak obudowy małych urządzeń i przyciski elektroniczne. Jest kompatybilny z produktami o prostym kształcie, o jednolitej grubości ścianek i nie ma specjalnych wymagań dotyczących wyglądu, zaspokajając potrzeby wielu gałęzi przemysłu.

Korzyści ekonomiczne

1. Koszty kontrolowane: Precyzyjne podstawy form pozwalają zaoszczędzić 30–50% kosztów materiałów i przetwarzania, zwiększając konkurencyjność klientów.

2. Krótki czas cyklu: Cykl produkcyjny trwający 2-4 tygodnie pozwala na szybką reakcję rynku i skraca czas wprowadzenia produktu na rynek.

3. Łatwa obsługa: przejrzysta konstrukcja, prosty montaż i konserwacja, niskie wymagania dotyczące umiejętności operatorów, ułatwiające produkcję na dużą skalę.

Proces produkcyjny

1. Etap projektowania: Określ strukturę formy w oparciu o parametry produktu z tworzywa sztucznego, wybierz odpowiednią standardową bazę formy oraz zaprojektuj gniazdo i rdzeń za pomocą oprogramowania takiego jak UG i Pro/E, biorąc pod uwagę kluczowe czynniki procesu.

2. Wybór materiału

W standardowej, precyzyjnej, uproszczonej podstawie formy do małych bramek zastosowano stal konstrukcyjną węglową, taką jak stal 45. Słupki prowadzące i tuleje wykonane są ze stali trudnościeralnej. Wnęka i rdzeń są wykonane ze wstępnie hartowanej stali formierskiej, takiej jak P20 (HRC30-35). Części standardowe pochodzą od wyspecjalizowanych producentów.

3. Przebieg przetwarzania

- Obróbka zgrubna: Zgrubna obróbka płyty formy i wnęki z pozostawieniem naddatku 0,5-1 mm.

- Obróbka wykańczająca: obróbka CNC wnęki, cięcie drutem skomplikowanych części oraz jednoczesne wiercenie i gwintowanie.

- Obróbka cieplna: Odpuszczanie wnęki i rdzenia do HRC30-35 w celu poprawy odporności na zużycie.

- Obróbka powierzchniowa: Polerowanie wnęki do Ra0,8μm.

4. Montaż i debugowanie

Zmontuj standardowe części i wnękę/rdzeń, zainstaluj je na wtryskarce w celu próbnego formowania i regulacji parametrów. Dostosuj wgłębienie w oparciu o wyniki próbnego formowania i usuń typowe wady.

Trendy rozwojowe

1. Standaryzacja i modularyzacja: Popraw standaryzację, aby osiągnąć szybką produkcję konfiguracji i skrócić cykle dostaw.

2. Inteligentna produkcja: połączenie technologii cyfrowej automatyzacji w celu poprawy dokładności i wydajności przetwarzania.

3. Wysokowydajne chłodzenie: Zoptymalizowany układ kanałów wodnych w celu poprawy wydajności chłodzenia przy jednoczesnej kontroli kosztów.

4. Lekki i trwały: zoptymalizowana konstrukcja i materiały zmniejszające wagę, poprawiające odporność na zużycie i wydłużające żywotność.

Często zadawane pytania

P1: Do jakich produktów z tworzyw sztucznych nadaje się standardowa, uproszczona, uproszczona podstawa formy do małych bramek?

A1: Nadaje się do małych i średnich części z tworzyw sztucznych, takich jak obudowy urządzeń, przyciski produktów elektronicznych, pojemniki na artykuły codziennego użytku, akcesoria biurowe itp. Szczególnie nadaje się do produktów produkowanych masowo o stosunkowo prostych kształtach, jednolitej grubości ścianek i niskich wymaganiach dotyczących wyglądu.

P2: Jaka jest główna różnica między uproszczonymi podstawami form a precyzyjnymi podstawami form?

Odpowiedź 2: Główne różnice polegają na złożoności konstrukcji, poziomie precyzji i wymaganiach dotyczących jakości powierzchni. Uproszczone podstawy form eliminują złożone mechanizmy pomocnicze, przyjmują znormalizowaną prostą konstrukcję, kontrolują dokładność wymiarową w zakresie ± 0,05 mm i wymagają chropowatości powierzchni Ra0,8 μm lub mniejszej. Koszt jest zazwyczaj o 30–50% niższy niż w przypadku precyzyjnych podstaw form.

P3: Jakie są zalety bram punktowych?

A3: Bramki punktowe mają małą średnicę (zwykle 0,5-2 mm), co powoduje powstawanie mniejszych śladów, które można łatwo usunąć i które nie wpływają na wygląd produktu. Proces jest krótszy, co jest korzystne przy całkowitym wypełnieniu małych produktów i jest szczególnie odpowiedni dla materiałów z tworzyw sztucznych o dobrej płynności, takich jak PP, ABS i PS.

P4: Jak długi jest cykl produkcji form?

A4: Cykl produkcyjny standardowej, uproszczonej podstawy formy do małej bramy wynosi zazwyczaj 2–4 tygodnie. Dzięki prostej budowie i mniejszej liczbie etapów przetwarzania cykl produkcyjny można skrócić o 30%-50% w porównaniu do skomplikowanych form o wysokiej precyzji, umożliwiając szybką reakcję na wymagania rynku.

P5: Jak wybrać odpowiednie specyfikacje podstawy formy?

Odpowiedź 5: Wybór odpowiednich specyfikacji podstawy formy wymaga uwzględnienia takich czynników, jak rozmiar produktu, model wtryskarki i wymagania dotyczące wielkości produkcji. Typowe specyfikacje obejmują modele takie jak 2020, 2025, 3030 i 4040. Ogólnie rzecz biorąc, odpowiednie jest, aby rozmiar produktu mieścił się w granicach 80% rozmiaru wnęki formy. Zaleca się wybór specyfikacji podstawy formy w oparciu o maksymalne wymiary zewnętrzne produktu powiększone o odpowiedni naddatek.
