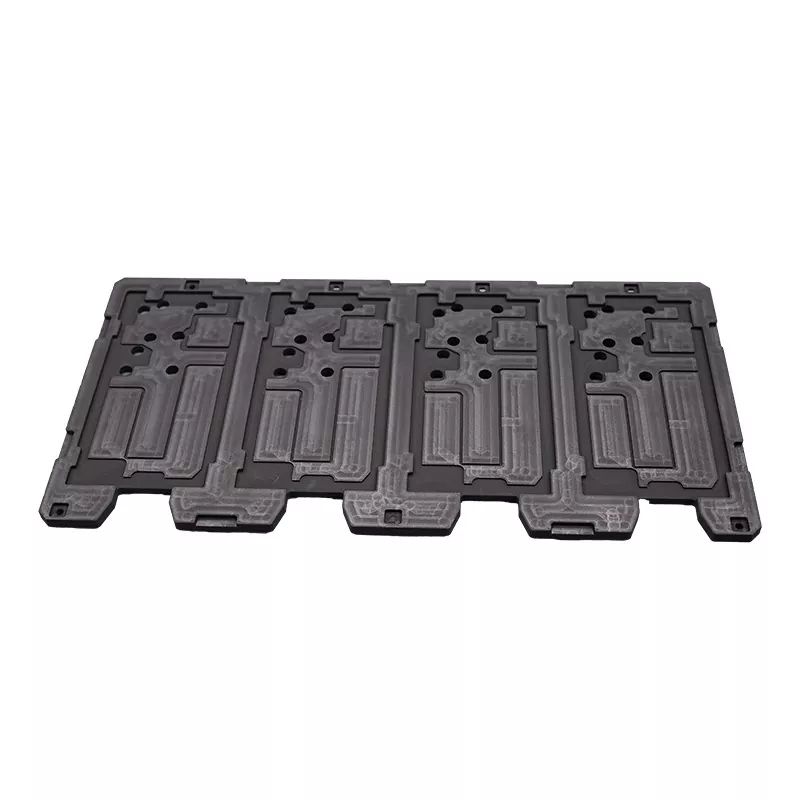

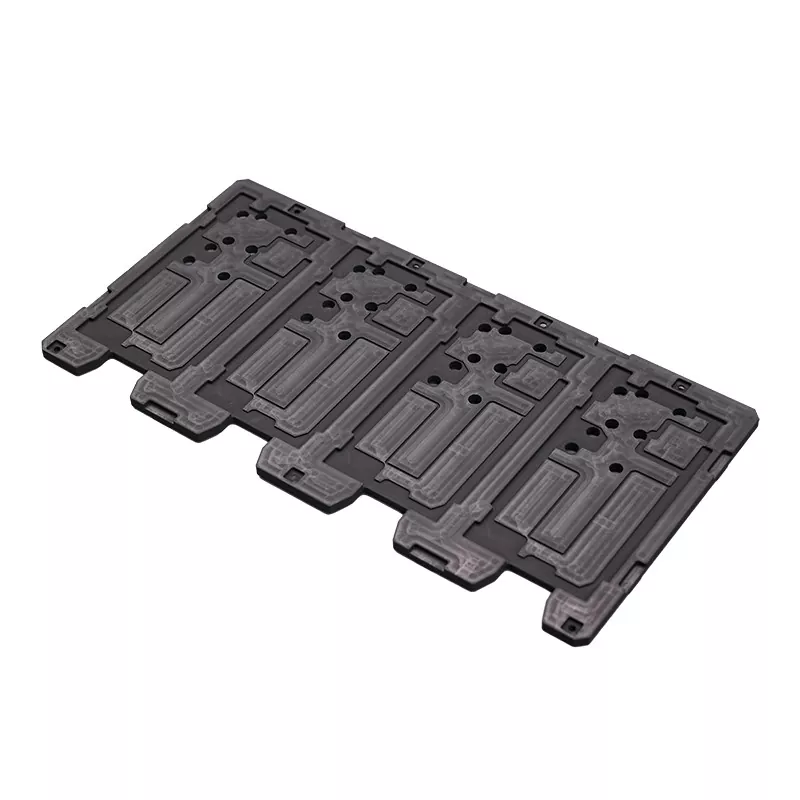

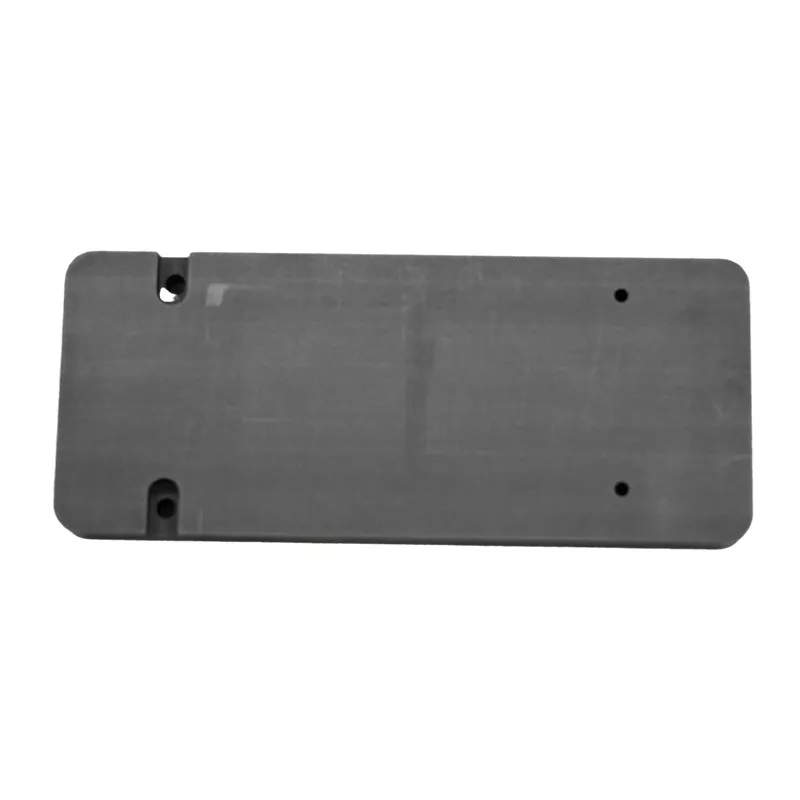

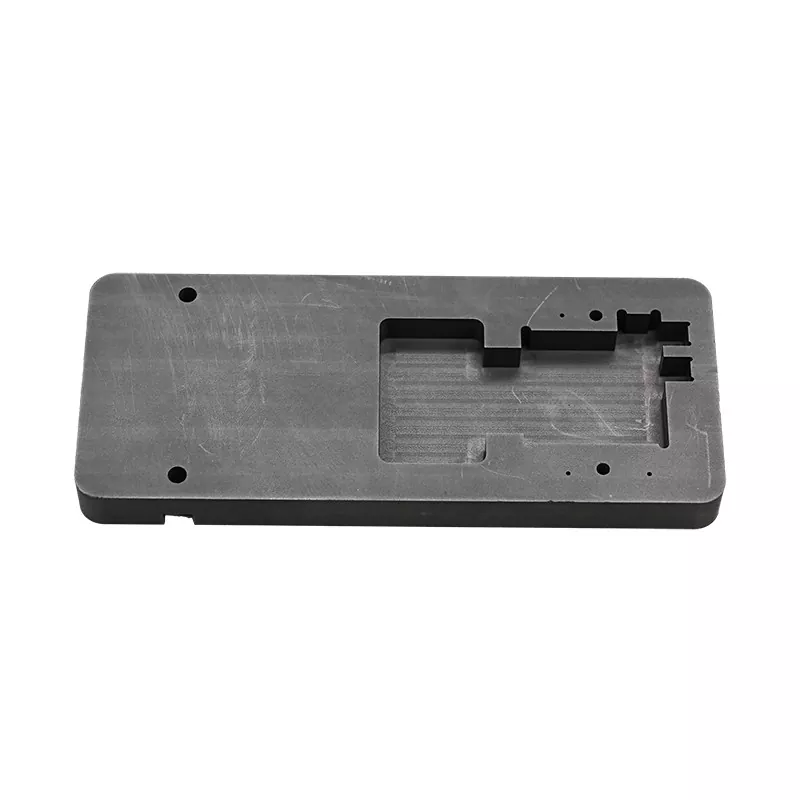

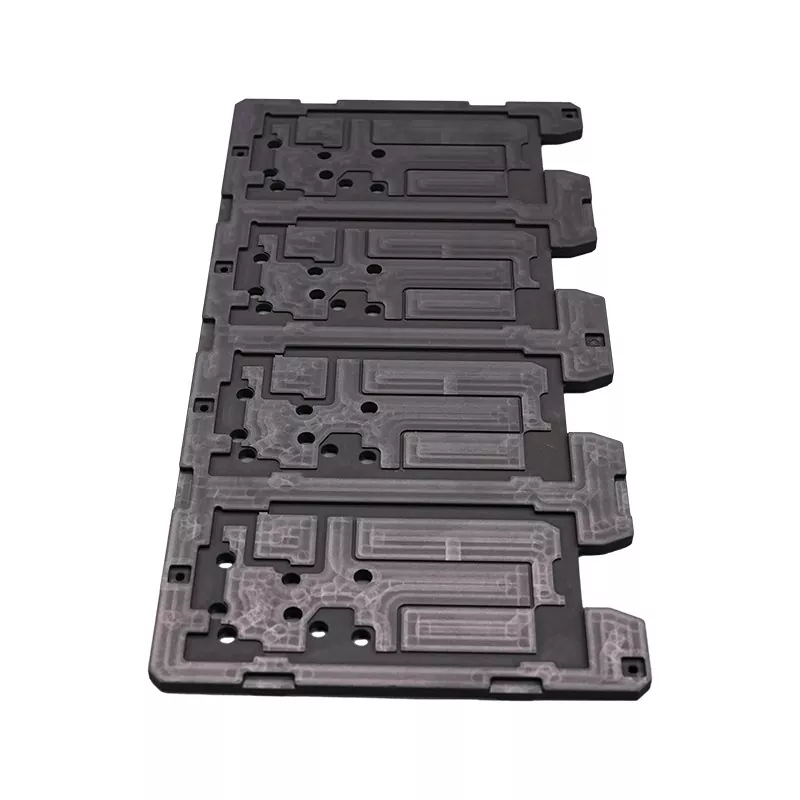

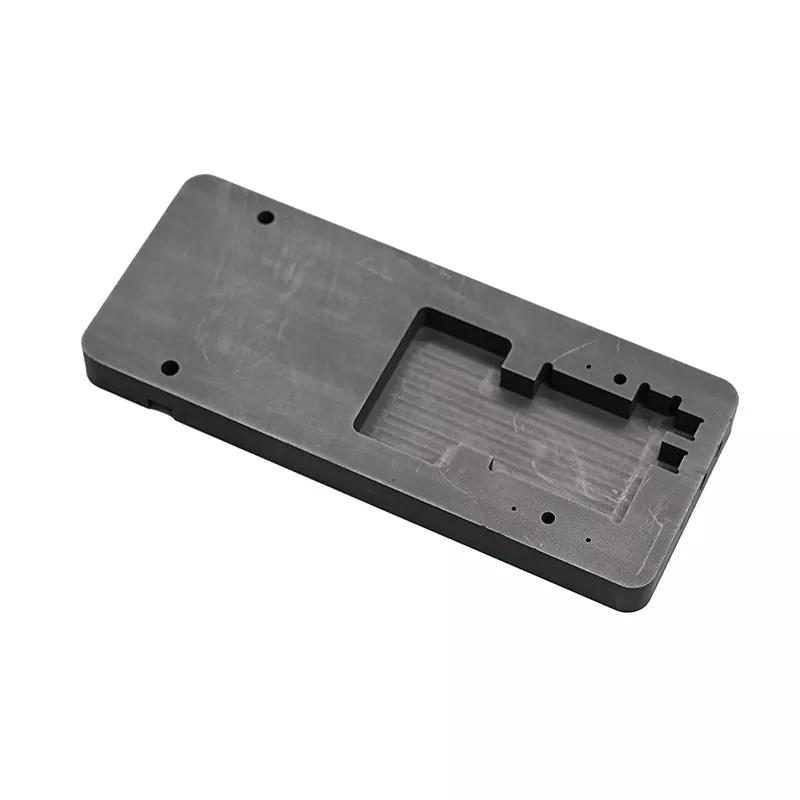

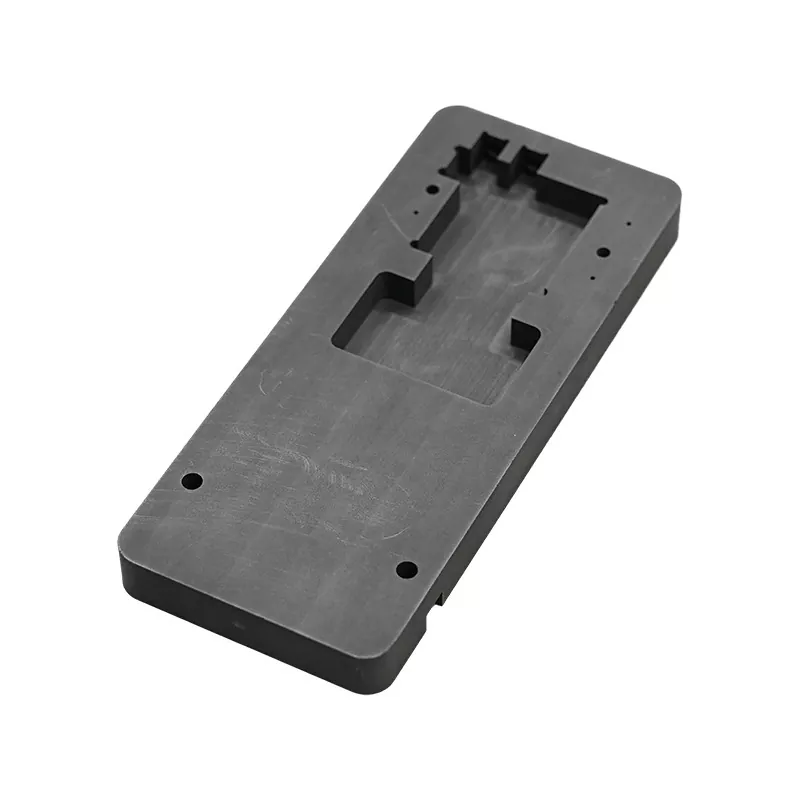

Formy do elektronicznego spiekania

Formy do elektronicznego spiekania firmy SIKAIDA stanowią podstawowe wyposażenie w procesach spiekania różnych komponentów elektronicznych, rozwiązując problemy tradycyjnych form, takie jak nierówna temperatura, niewystarczająca precyzja i krótka żywotność. Jako profesjonalna fabryka z dużym doświadczeniem produkcyjnym, integrujemy zaawansowane koncepcje produkcyjne i ścisłą kontrolę jakości we wszystkich aspektach produkcji, aby mieć pewność, że każda forma spełnia najwyższe standardy naszych klientów i branży.

Formy do elektronicznego spiekania mają szerokie zastosowanie do spiekania elementów elektronicznych, takich jak kondensatory ceramiczne, rezystory, cewki indukcyjne i urządzenia półprzewodnikowe. Ich konstrukcja konstrukcyjna równoważy równomierne ogrzewanie, łatwe wyjmowanie z formy i bezpieczeństwo operacyjne, utrzymując stabilną geometrię i precyzyjne dopasowanie wymiarowe nawet w wysokich temperaturach. Powierzchnia jest poddawana specjalnej obróbce, która zapewnia doskonałą odporność na przywieranie i korozję, skutecznie wydłużając żywotność, zmniejszając częstotliwość konserwacji i pomagając klientom poprawić wydajność produkcji i kontrolować ogólne koszty.

Podstawowe specyfikacje

Podstawowe zalety

1. Precyzyjna kontrola wymiarowa: Kluczowe tolerancje wymiarowe mieszczą się w granicach ± ​​0,05 mm, zapewniając spójność i wysoką wydajność spiekanych elementów, spełniając wymagania precyzji przemysłu elektronicznego.

2. Doskonała odporność na wysokie temperatury: wykorzystując grafit o wysokiej czystości i specjalną stal żaroodporną, mogą pracować stabilnie przez dłuższy czas w temperaturze 1600 ℃ bez odkształceń.

3. Jednolity rozkład temperatury: Zoptymalizowana struktura i wysokiej jakości materiały przewodzące ciepło zapobiegają miejscowemu przegrzaniu/niedogrzaniu, poprawiając stabilność jakości komponentów.

4. Długa żywotność: Specjalna obróbka cieplna i obróbka powierzchni wydłużają żywotność form o 3-5 razy w porównaniu do zwykłych form, zmniejszając koszty wymiany.

5. Projekt szybkiego demontażu: Zoptymalizowany mechanizm demontażu zmniejsza przyczepność komponentów, poprawiając wydajność i wydajność produkcji.

6. Elastyczne możliwości dostosowywania: Spersonalizowane projekty i kompleksowe rozwiązania mogą być dostarczane zgodnie ze specyfikacjami produktu klienta i wymaganiami procesu.

Możliwości techniczne

1. Wybór materiału i dozowanie

Elektroniczne formy narzędziowe do spiekania wykorzystują grafit o wysokiej czystości (≥99,5%) w połączeniu ze specjalną żaroodporną stalową ramą, równoważąc odporność na wysoką temperaturę i wytrzymałość konstrukcyjną; materiały poddawane są rygorystycznej obróbce cieplnej w celu wyeliminowania naprężeń wewnętrznych i poprawy stabilności wymiarowej.

2. Optymalizacja projektu konstrukcyjnego

Analiza elementów skończonych (FEA) służy optymalizacji konstrukcji, zapewniając stabilność kształtu w warunkach wysokiej temperatury i ciśnienia; Uważa się, że dopasowanie rozszerzalności cieplnej rozwiązuje problem zmian wymiarowych w wysokich temperaturach.

3. Precyzyjny system sterowania

Ścisła kontrola jakości w całym procesie, precyzyjna obróbka CNC i kluczowe wymiary są sprawdzane przez współrzędnościową maszynę pomiarową, aby zapewnić, że forma spełnia dokładność projektu.

4. Proces obróbki powierzchni

Formy do elektronicznego spiekania są poddawane precyzyjnemu polerowaniu i powlekaniu specjalną powłoką, uzyskując chropowatość powierzchni Ra≤0,8μm, zmniejszając przyczepność, ułatwiając wyjmowanie z formy oraz poprawiając odporność na wysoką temperaturę i odporność na utlenianie.

5. Technologia zarządzania ciepłem

Zoptymalizowany system ogrzewania i chłodzenia formy, w połączeniu z precyzyjnym sprzętem do kontroli temperatury, osiąga dokładność kontroli temperatury wynoszącą ± 5 ℃, zapewniając stabilną temperaturę spiekania.

Przetworzone materiały

Obróbka wykończenia powierzchni

Standardy techniczne i kwalifikacje

1. Dokładność tolerancji: ± 0,05 mm; Chropowatość powierzchni: Ra≤0,8μm; Temperatura pracy: ≤1600 ℃; Żywotność: ≥30 000 cykli

2. Normy branżowe: ISO9001:2015, SGS RoHS, REACH; System Jakości: ISO14001, OHSAS18001

Obszary zastosowań

1. Produkcja kondensatorów ceramicznych: zapewnia dokładne wymiary i równomierne spiekanie wielowarstwowych kondensatorów ceramicznych, poprawiając wydajność dielektryczną i niezawodność.

2. Produkcja obwodów grubowarstwowych: Kompatybilna z rezystorami grubowarstwowymi, kondensatorami i innymi komponentami, zapewniająca dobrą kompatybilność materiałową i zapewniająca stabilne parametry elektryczne po spiekaniu.

3. Opakowanie urządzenia półprzewodnikowego: Przystosowane do spiekania półprzewodników mocy, odporności na wysoką temperaturę, precyzyjnego pozycjonowania i stabilnej kontroli ciśnienia.

4. Produkcja elementów piezoelektrycznych: Nie reaguje chemicznie z materiałami piezoelektrycznymi, zapewniając stabilną i stałą wydajność piezoelektryczną.

5. Elektroniczne podłoża ceramiczne: Spełniają wymagania dotyczące płaskości podłoża i jakości powierzchni, zapewniając dokładność wymiarową po spiekaniu.

6. Czujniki grubowarstwowe: Zoptymalizowana konstrukcja zapewnia precyzyjne pozycjonowanie i równomierne nagrzewanie elementów czujnika.

Często zadawane pytania

P1: Jakie materiały są głównie używane w formach narzędziowych do elektronicznego spiekania SIKAIDA?

A1: Wykorzystuje głównie grafit o wysokiej czystości (≥99,5%) i specjalną stal żaroodporną, zapewniającą odporność na wysoką temperaturę i doskonałą przewodność cieplną, umożliwiając stabilną pracę w temperaturze 1600 ℃.

P2: Jaka jest precyzja i żywotność formy?

A2: Tolerancja wymiarowa ±0,05 mm, Ra≤0,8μm; specjalnie obrobione, żywotność jest 3-5 razy większa niż w przypadku zwykłych form.

P3: Czy możesz dostarczyć niestandardowe formy do narzędzi chemicznych?

A3: Tak, jako profesjonalny producent możemy zoptymalizować wymiary formy, konstrukcję, materiały i inne parametry zgodnie z potrzebami klienta.

P4: Jaka jest dokładność kontroli temperatury podczas spiekania formy?

A4: Dzięki systemowi kontroli temperatury można osiągnąć dokładność ± 5 ℃. Optymalizacja strukturalna zapewnia równomierny rozkład temperatury, unikając jakiegokolwiek wpływu na jakość produktu.

P5: Jakie środki ostrożności należy podjąć w przypadku form do elektronicznego spiekania?

A5: Regularnie je sprawdzaj i czyść; unikać żrących środków czyszczących; gdy nie jest używany, przechowywać w suchym miejscu przez dłuższy czas; okresowo sprawdzaj dokładność i wydajność.
