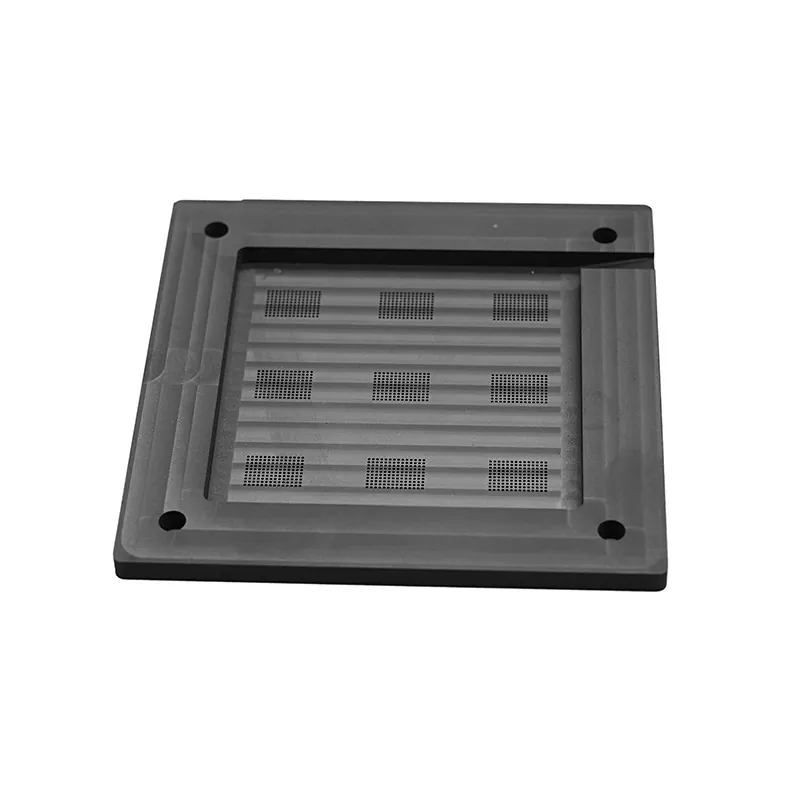

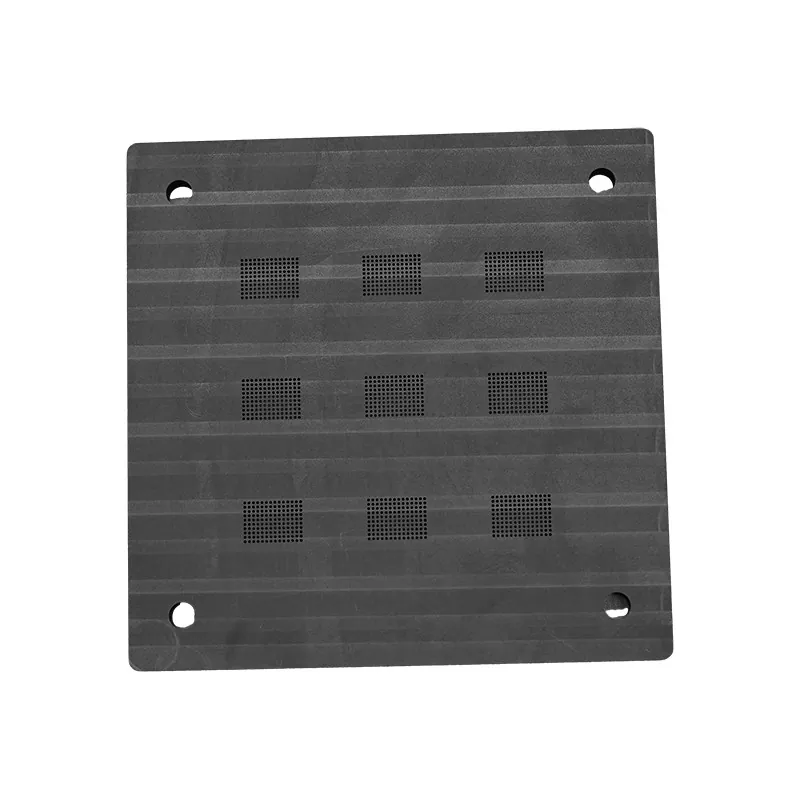

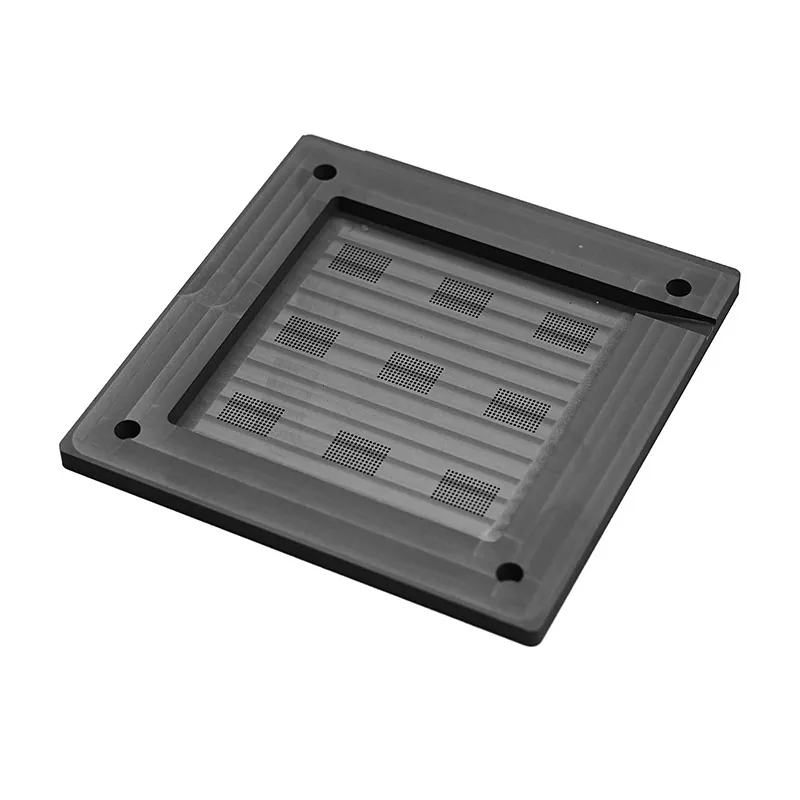

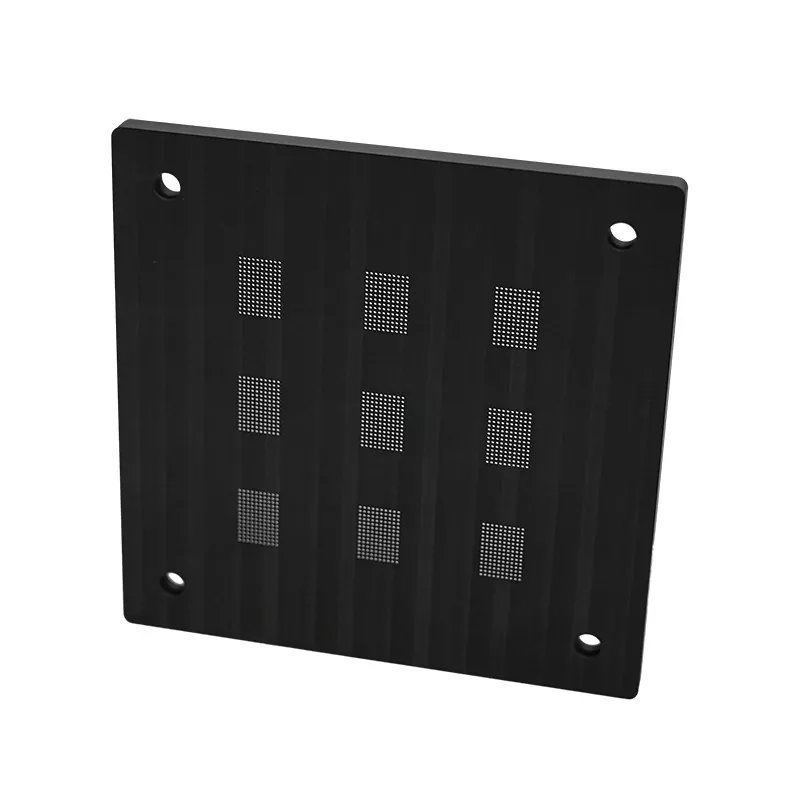

Uchwyty do umieszczania kulek grafitowych

W uchwytach do umieszczania kulek grafitowych SIKAIDA zastosowano grafit o wysokiej czystości oraz technologie precyzyjnej obróbki i obróbki powierzchni, spełniające standardy klasy półprzewodników. Powierzchnia jest gładka i czysta, ze stabilną wydajnością w wysokich temperaturach. Zoptymalizowana konstrukcja ułatwia obsługę i konserwację, skutecznie poprawiając wydajność i wydajność umieszczania kulek.

Grafit o wysokiej czystości przewodzi ciepło i jest odporny na korozję, zapewniając stabilność wymiarową podczas lutowania w wysokiej temperaturze i zapobiegając szkodliwym zanieczyszczeniom jonowym. Specjalna obróbka powierzchni gwarantuje doskonałą zwilżalność kulkami lutowniczymi, zapobiegając zanieczyszczeniu utlenianiem.

Dane techniczne

Kluczowe funkcje

Grafitowe uchwyty do umieszczania kulek charakteryzują się kilkoma kluczowymi cechami: 1) Wysoka czystość (grafit ≥99,5%, wolny od zanieczyszczeń jonowych); 2) Wysoka płaskość (płaskość ≤0,002 mm/m, Ra≤0,4 μm); 3) Precyzja umieszczenia kulek na poziomie mikronów (średnica kulki ±0,025 mm, odstęp kulek ±0,05 mm); 4) Odporność na wysoką temperaturę (stabilna wydajność w temperaturze 300°C); 5) Doskonałe odprowadzanie ciepła (jednolita przewodność cieplna, redukcja naprężeń termicznych).

Scenariusze zastosowań

Uchwyty do umieszczania kulek grafitowych są szeroko stosowane w opakowaniach półprzewodników (opakowania o dużej gęstości, takie jak BGA i CSP), montażu mikroelektronicznym (małe elementy, takie jak 0402 i 0201), urządzeniach optoelektronicznych (diody LED, lasery), urządzeniach MEMS i półprzewodnikach mocy (IGBT, MOSFET).

Kluczowe zalety

1. Zaleta czystości materiału: niska zawartość zanieczyszczeń, niska szybkość wydzielania się gazu, stabilność chemiczna, stała wydajność partii i zgodność ze standardami branżowymi półprzewodników.

2. Zalety precyzji: płaskość i dokładność pozycjonowania na poziomie mikronów, gładka i wolna od defektów powierzchnia, doskonała powtarzalność w produkcji masowej oraz możliwość dostosowania do opakowań o dużej gęstości.

3. Zalety wydajności cieplnej: Szeroki zakres temperatur pracy (-40°C do 300°C), współczynnik rozszerzalności cieplnej zgodny z płytkami krzemowymi, dobra przewodność cieplna i stabilne parametry cykliczne.

4. Zalety kompatybilności procesu: Uchwyty do umieszczania kulek grafitowych są kompatybilne z różnymi lutami, mają szerokie okno procesowe, są łatwe do czyszczenia, mają długą żywotność i oferują znaczne korzyści ekonomiczne.

Możliwości techniczne

Firma może pochwalić się dużymi możliwościami technicznymi: ścisłą kontrolą materiałów, z wielokrotnymi inspekcjami po dostawie; wyposażony w pełny zestaw precyzyjnych urządzeń do obróbki w celu zapewnienia jakości powierzchni; różnorodne procesy obróbki powierzchni w celu zaspokojenia różnych potrzeb; precyzyjny system testujący zapewniający stabilną dokładność; oraz produkty, które przeszły rygorystyczne testy środowiskowe w celu dostosowania do rzeczywistej produkcji.

Często zadawane pytania:

P1: Dlaczego warto wybrać materiał grafitowy do mocowania kulek?

A1: Materiał grafitowy ma wyjątkowo wysoką czystość, doskonałą przewodność cieplną i odporność na wysoką temperaturę oraz jest stabilny chemicznie w procesach półprzewodnikowych. W porównaniu z innymi materiałami grafit nie uwalnia szkodliwych jonów zanieczyszczeń do chipów i zachowuje stabilność wymiarową w wysokich temperaturach, co czyni go idealnym materiałem do mocowania kulek półprzewodnikowych.

P2: Jaka jest specyficzna płaskość i chropowatość powierzchni oprawy?

A2: Nasze uchwyty do umieszczania kulek grafitowych mają płaskość powierzchni kontrolowaną w zakresie 0,002 mm/m i chropowatość powierzchni Ra≤0,4 μm. Ta wyjątkowo wysoka płaskość i gładkość powierzchni zapewnia równomierny kontakt z wiórem i podłożem, zapobiegając defektom ułożenia kulek spowodowanym nierównościami powierzchni.

P3: Jaką dokładność umieszczenia piłki można osiągnąć?

A3: Nasze urządzenia osiągają dokładność pozycjonowania kulek wynoszącą ± 0,025 mm i dokładność rozstawu kulek wynoszącą ± 0,05 mm. Ten poziom dokładności w pełni spełnia wymagania obecnych głównych procesów pakowania półprzewodników i może obsłużyć zastosowania związane z umieszczaniem kulek o małej podziałce o dużej gęstości.

P4: Jaka jest maksymalna temperatura robocza oprawy?

A4: Nasze uchwyty do umieszczania kulek grafitowych mogą normalnie pracować w zakresie temperatur od -40°C do 300°C. Ten zakres temperatur obejmuje wszystkie krytyczne etapy procesów pakowania półprzewodników, w tym lutowanie rozpływowe i przechowywanie w wysokiej temperaturze.

P5: Czy możesz dostarczyć niestandardowe produkty narzędziowe?

A5: Tak, możemy świadczyć usługi dostosowane do konkretnych potrzeb klienta. Klienci mogą dostarczyć szczegółowe rysunki lub próbki, a my możemy przetwarzać różne niestandardowe produkty narzędziowe. Minimalny rozmiar obróbki wynosi 0,5 mm, a tolerancję można kontrolować w zakresie ± 0,01 mm.

P6: Jaka jest żywotność i możliwość ponownego użycia oprzyrządowania?

A6: Przy normalnym użytkowaniu i właściwej konserwacji nasze grafitowe oprzyrządowanie do mocowania kulek może być ponownie użyte ponad 100 razy. Rzeczywista żywotność zależy od konkretnych warunków użytkowania, parametrów procesu i konserwacji. Zalecamy regularną kontrolę powierzchni i testy wydajności, aby upewnić się, że oprzyrządowanie jest w dobrym stanie.

P7: Jak zapewnić czystość i brak zanieczyszczeń oprzyrządowania?

A7: Nasze oprzyrządowanie poddawane jest rygorystycznemu czyszczeniu i obróbce powierzchni po obróbce, w tym czyszczeniu ultradźwiękowemu, płukaniu wodą dejonizowaną i pieczeniu w wysokiej temperaturze. Oprzyrządowanie pakowane jest w opakowania antystatyczne i pyłoszczelne, zapewniające czystość podczas transportu i przechowywania. Po otrzymaniu produktu klientom zaleca się rozpakowanie i używanie go w pomieszczeniu czystym.

P8: Jaka jest rezystywność i przewodność cieplna oprzyrządowania?

A8: Nasze oprzyrządowanie grafitowe ma rezystywność 8-15 μΩ·m (w temperaturze 25°C) i przewodność cieplną około 120-200 W/m·K. Parametry te zapewniają zrównoważone działanie w zakresie izolacji elektrycznej i zarządzania ciepłem, dzięki czemu nadają się do różnych zastosowań w opakowaniach półprzewodników.
