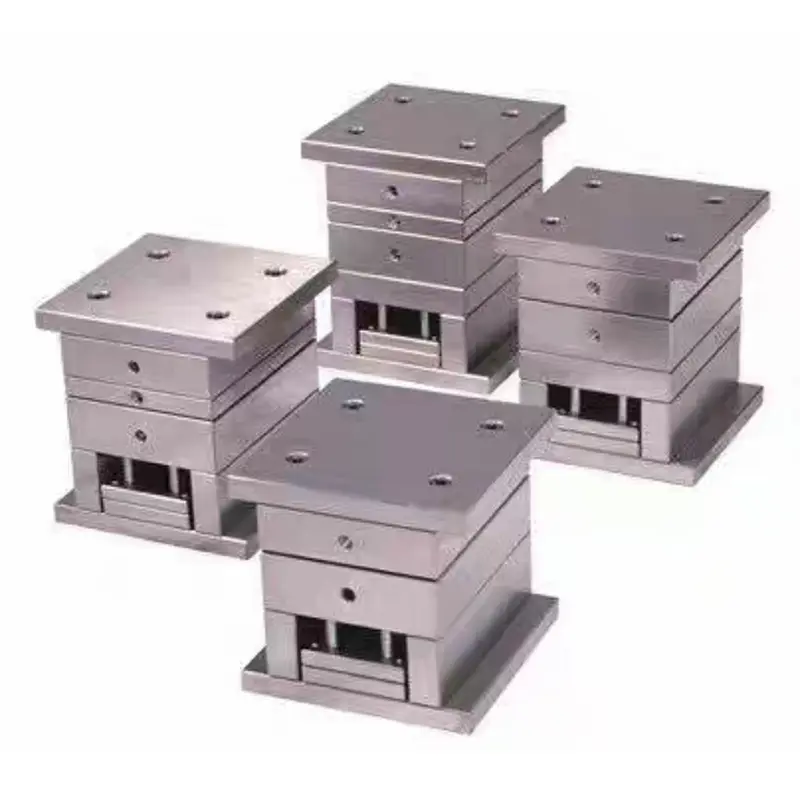

Podstawa formy o wysokiej precyzji do małych bramek

Podstawa formy SIKAIDA o wysokiej precyzji z małą bramką wykorzystuje strukturę trójpłytkową i system wtrysku z precyzyjną bramką, skutecznie kontrolując materiał i redukując defekty, aby zapewnić stabilną jakość produktu. Jako rzetelny dostawca, jej produkty cieszą się uznaniem na całym świecie.

Szczegóły produktu

1. Standardy projektowania o wysokiej precyzji

Precyzyjne słupki prowadzące i tuleje + konstrukcja pozycjonująca, dokładność obróbki ± 0,005 mm, luz pasowania 0,01-0,02 mm, eliminowanie zadziorów i wypływek, zgodność z międzynarodowymi standardami.

2. System wtrysku precyzyjnego

Kanał gorącokanałowy typu zawór iglicowy o średnicy rynny 0,5-2,0 mm zapewnia laminarny przepływ stopionego materiału, wspomaga wtrysk wielopunktowy, znacznie zmniejsza ilość defektów i dostosowuje się do wysokich wymagań estetycznych.

3. Zoptymalizowana trójpłytowa struktura formy

Standardowa konstrukcja trójpłytowa, płaskość płyty ≤0,005mm/m, równoległość 0,01mm/m, zapewniająca precyzyjne zamknięcie formy; wystarczająca sztywność, odkształcenie pod ciśnieniem wtrysku ≤0,02mm.

4. Zaawansowany system kontroli temperatury

Konformalny kanał wody chłodzącej, poprawiający wydajność chłodzenia o 30%+; w połączeniu z precyzyjnym regulatorem temperatury formy, dokładność kontroli temperatury ± 1 ℃, redukując naprężenia szczątkowe i poprawiając stabilność produktu.

5. Wybór materiałów wysokiej jakości

Podstawowe elementy podstawy formy o wysokiej precyzji do małych bram wykorzystują importowaną stal formierską, taką jak S136, o twardości 48–52 HRC po specjalnej obróbce cieplnej oraz specjalną powłokę na współpracujących powierzchniach, zapewniającą żywotność ponad 300 000 cykli.

Aplikacje produktów

1. Produkty elektroniczne: Części precyzyjne, takie jak ramki do telefonów komórkowych i obudowy laptopów

2. Przemysł motoryzacyjny: Części zewnętrzne, takie jak deski rozdzielcze, wykończenia wnętrza i reflektory

3. Wyroby medyczne: precyzyjne komponenty, takie jak strzykawki i zestawy do badań krwi

4. Urządzenia optyczne: Bardzo precyzyjne elementy optyczne, takie jak soczewki i płytki światłowodowe

5. Sprzęt komunikacyjny: elementy rozpraszające ciepło, takie jak obudowy i routery stacji bazowych 5G

Proces produkcyjny

1. Projektowanie i analiza inżynierska

Baza formy o wysokiej precyzji z małą bramką wykorzystuje pełny projekt 3D za pomocą UG i CATIA, w połączeniu z analizą przepływu formy w Moldflow, aby aktywnie optymalizować potencjalne problemy związane z formowaniem i zapewniać niestandardowe rozwiązania.

2. Precyzyjne przygotowanie materiału

Wybrano wysokiej jakości wstępnie hartowaną stal formierską, taką jak P20 (czystość ≥99,9%). Kluczowe komponenty są importowane i po przybyciu do fabryki przechodzą rygorystyczne testy.

3. Proces obróbki o wysokiej precyzji

- Obróbka zgrubna: Frezarka bramowa z naddatkiem na obróbkę wykańczającą 0,2-0,5 mm.

- Obróbka wykańczająca: szybka obróbka CNC, chropowatość powierzchni Ra0,4μm.

- Obróbka specjalna: wiercenie głębokich otworów, elektroerozja, trawienie chemiczne w przypadku złożonych struktur.

- Obróbka powierzchniowa: polerowanie lustrzane (Ra0,05 μm) + zabezpieczenie przed rdzą.

4. Precyzyjny montaż i debugowanie

Montowane przez doświadczonych techników, dokładność weryfikowana przez współrzędnościową maszynę pomiarową; Formowanie próbne T0 do debugowania parametrów; zaawansowany sprzęt w fabryce SIKAIDA gwarantuje jakość.

Zalety techniczne

1. Dokładność formowania ± 0,1 mm, współczynnik defektów zmniejszony o ponad 50%

2. Cykl formowania skrócony o 20-30%, zmniejszone zużycie energii

3. Żywotność przekraczająca 300 000 cykli, znacznie przekraczająca średnią branżową

4. Kompatybilny z różnymi tworzywami sztucznymi, takimi jak PC i LCP, szeroki zakres zastosowań

Trendy rozwojowe

1. Inteligentna integracja: Inteligentne wykrywanie i monitorowanie umożliwiają konserwację predykcyjną i samooptymalizację procesów

2. Technologia mikrospieniania: Uzyskaj lekkość produktu i zmniejsz ślady skurczu

3. Produkcja przyrostowa: Drukowanie 3D w metalu, konforemne kanały wody chłodzącej poprawiają wydajność

4. Cyfrowy bliźniak: cyfrowe zarządzanie pełnym cyklem życia, redukcja kosztów i poprawa wydajności

Zapewnienie jakości

1. Certyfikat ISO 9001, zgodny z międzynarodowymi standardami GM i VDA

2. Pełna kontrola kluczowych procesów, dostawa bez wad

3. Zapewnia pełną dokumentację użytkowania i konserwacji oraz wsparcie techniczne

Obsługa posprzedażna

1. Zapewnia szkolenia w zakresie użytkowania form i wskazówki techniczne

2. Całodobowa reakcja klienta, regularne wizyty kontrolne

3. Dożywotnie konsultacje techniczne i dostawa części zamiennych

Podstawa formy SIKAIDA o wysokiej precyzji do małych bram stanowi szczyt branży, z cyklem rozwoju trwającym 2-4 miesiące i kosztami od setek tysięcy do milionów juanów. Jako profesjonalny producent w Chinach, SIKAIDA wykorzystuje swoje zaawansowane możliwości, aby pomóc klientom zwiększyć konkurencyjność rynkową swoich produktów.
