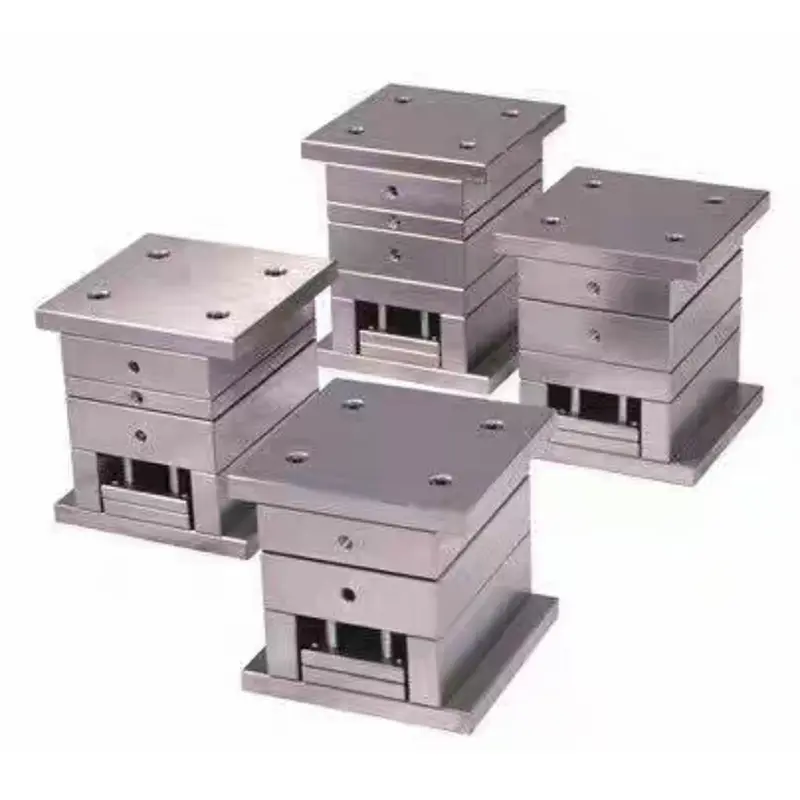

Podstawa formy o dużej precyzji z dużą bramą

Pochodząca z Chin podstawa formy SIKAIDA o wysokiej precyzji z dużą bramą jest podstawowym elementem systemu form dwupłytowych, odpowiednim do masowej produkcji dużych i złożonych części z tworzyw sztucznych, charakteryzującym się wysoką precyzją, wysoką sztywnością i dużymi wymiarami. Prosta dwupłytowa konstrukcja oraz stabilne otwieranie i zamykanie formy sprawiają, że nadaje się do produktów o wysokich wymaganiach dotyczących dokładności wymiarowej i wyglądu. Jako niezawodny dostawca SIKAIDA dostarcza wysokiej jakości podstawy pod formy, spełniające międzynarodowe standardy.

Podstawowe parametry i funkcje produktu

1. Wysoka precyzja projektu

- Precyzyjne prowadzenie: Dokładność dopasowania słupka prowadzącego i tulei prowadzącej ± 0,02 mm, precyzyjne ustawienie wnęki i rdzenia;

- Optymalizacja sztywności: Analiza elementów skończonych optymalizuje konstrukcję, co skutkuje minimalnym odkształceniem pod wpływem dużej siły mocowania;

- Standardowy interfejs: Kompatybilny z głównymi urządzeniami do formowania wtryskowego, zmniejszając trudność dopasowania.

2. Duży zakres rozmiarów

Wymiary podstawy formy o dużej precyzji wynoszą od 300 mm × 300 mm do 1200 mm × 2000 mm, standardowa grubość 200 mm–400 mm, co umożliwia dostosowywanie i rozszerzanie łączenia.

3. Materiały i procesy

- Materiały: Podstawa formy wykorzystuje stal S45C/S50C (ulepszona cieplnie HB180-220), kluczowe komponenty wykorzystują stal łożyskową SUJ2 (hartowaną HRC48-52), opcjonalnie powłoka antykorozyjna;

- Procesy: obróbka CNC (powierzchnia współpracująca Ra≤0,8μm), wiercenie głębokich otworów pod kanały wodne (dokładność ±0,1mm), precyzyjne szlifowanie kluczowych powierzchni.

4. Chłodzenie i struktura

- Układ chłodzenia: Niezależne kanały wodne z wieloma obiegami, szybkozłącza, niezależna kontrola przepływu dla każdej pętli;

- Konstrukcja dwupłytowa: proste i niezawodne, płynne otwieranie i zamykanie formy, duża sztywność mocowania formy i niskie koszty konserwacji.

Aplikacje produktów

Precyzyjna podstawa formy do dużych bram jest szeroko stosowana w częściach wnętrz samochodów (panele drzwi, deski rozdzielcze itp.), obudowach urządzeń gospodarstwa domowego (panele pralek itp.), produktach elektronicznych (ramki telefonów komórkowych itp.) i artykułach codziennego użytku (skrzynki obrotowe itp.).

Proces produkcyjny

Projektowanie i modelowanie → Obróbka zgrubna → Obróbka precyzyjna → Obróbka cieplna → Montaż i debugowanie, przy ścisłej kontroli jakości.

Zalety techniczne:

1. Gwarancja precyzji: dokładne prowadzenie, wysoka sztywność i konsekwentna obróbka;

2. Wysoka wydajność i trwałość: szybkie otwieranie i zamykanie formy, doskonałe chłodzenie, doskonałe materiały i procesy oraz długa żywotność;

3. Wygodna konserwacja: modułowa konstrukcja, znormalizowane części i niski koszt części zamiennych.

Trendy rozwojowe

Koncentrując się na inteligentnej integracji, lekkiej konstrukcji, szybkiej wymianie form i cyfrowej produkcji w celu zwiększenia konkurencyjności produktów.

Zapewnienie jakości

Posiada certyfikaty ISO9001 i IATF16949, wyposażony w profesjonalny sprzęt badawczy, umożliwiający pełną identyfikowalność produkcji i precyzyjną kontrolę jakości.

Obsługa posprzedażna

Zapewnia profesjonalne wsparcie techniczne i szkolenia, 12-miesięczną gwarancję na produkt (zwrot pieniędzy lub wymianę w przypadku problemów z jakością), 24-godzinny czas reakcji, 48-godzinny serwis na miejscu oraz długoterminowe dostawy części zamiennych.

Często zadawane pytania

P1: Jaka jest żywotność podstawy formy o wysokiej precyzji z dużą bramą?

A1: W normalnych warunkach użytkowania i konserwacji żywotność podstawy formy może osiągnąć 500 000–1 000 000 cykli formowania. Kluczem jest prawidłowe użytkowanie i regularna konserwacja, zwłaszcza smarowanie i konserwacja słupków prowadzących i tulei.

P2: W jaki sposób utrzymuje się precyzję podstawy formy?

A2: Precyzję zapewnia zastosowanie wysokiej jakości stali, precyzyjnej obróbki i rygorystycznych procesów obróbki cieplnej. Podczas użytkowania należy regularnie sprawdzać zużycie słupków prowadzących i tulei, a zużyte części należy niezwłocznie wymieniać.

P3: Do jakich typów wtryskarek jest odpowiedni?

A3: Ta podstawa formy nadaje się do różnych wtryskarek termoplastycznych, w tym wtryskarek poziomych, pionowych i dwukolorowych. Odpowiedni model można wybrać w oparciu o wymagania dotyczące tonażu i instalacji.

P4: Jak wybrać odpowiedni rozmiar podstawy formy?

A4: Należy go wybrać na podstawie wielkości produktu, tonażu formy i struktury formy. Wielkość produktu powinna być kontrolowana w granicach 80% efektywnej powierzchni formowania podstawy formy, aby zapewnić wystarczającą siłę zwarcia i ciśnienie wtrysku.

P5: Jakie środki ostrożności należy podjąć w przypadku podstawy formy o wysokiej precyzji z dużą bramą?

A5: Regularnie sprawdzaj smarowanie słupków prowadzących i tulei prowadzących i utrzymuj je w czystości; unikać przeciążeń; regularnie sprawdzaj równoległość płyty formy; natychmiast zatrzymać maszynę w przypadku wykrycia jakichkolwiek nieprawidłowości.

Podstawa formy SIKAIDA o wysokiej precyzji z dużą bramą, dzięki swojej wysokiej precyzji, dużej sztywności i dużym rozmiarom, stała się preferowanym rozwiązaniem do precyzyjnego formowania wtryskowego na dużą skalę. Zależy nam na dostarczaniu klientom najwyższej jakości rozwiązań w zakresie baz form, zapewniając, że każdy produkt spełnia najwyższe standardy jakości.
